מפריד שמן/מים - AQUAMAT


הטיפול החכם במשקעים - בטוח. נקי. מודולרי.

כמויות גדולות של משקעים שומניים נוצרות במהלך תהליך דחיסת האוויר. המפרידים שמן-מים סופגים את השמן. המים הנותרים לאחר מכן עומדים בדרישות התקנות בתחום.

עם AQUAMAT i.CF, חברת KAESER מגדירה מחדש את דרכי הטיפול במשקעים. המפריד שמן -מים זמין עבור המדחסים עם ספיקה של 10.3‎ m³/min עד 92.6‎ m³/min . לראשונה, הוא מצויד בבקר AQUAMAT CONTROL החדשני. המערכת המתקדמת מפעילה בקרה פעילה על התהליך. טיפולי התחזוקה נקיים וניתנים לתכנון מראש.

החלפת אלמנט הסינון הארגונומי מתבצעת ללא מגע עם המשקעים. זו הדרך להגן על הצוות המטפל ועל הסביבה. התכנון המודולרי מאפשר התאמות בהתאם לדגם הנבחר.

הדגמים 3‎ Aquamat CF ‎ ו- 6 זמינים עבור הטיפול בכמויות קטנות יותר של משקעים.

היתרונות

  • בטוח
    AQUAMAT CONTROL "לוקח פיקוד" על בקרת התהליך: השימוש בחומר הסינון אופטימלי, התכולה השיורית של האלמנט נקבעת על בסיס הדחיסה, התחזוקה חזויה וניקוז המשקעים מתבצע בלחיצת כפתור. הטיפול במשקעים אקולוגי והוא כמובן מאושר על ידי הגורם " the German Institute for Structural Engineering Berlin (DIBt).".
  • נקי
    הידית של האלמנט בעלת מבנה ארגונומי. ספיגת השמן מתבצעת במלואה. בנוסף, החיבור (bayonet fitting) על המיכל ושסתום העצירה בתחתית האלמנט מאפשרים תחזוקה מהירה. טכנאי השירות מוגנים מפני מגע עם המשקעים. גם הסביבה מוגנת. האלמנט שוקל פחות מ- 25 קילוגרמים.
  • מודולרי אלמנט במידה אחת אחידה לכל הדגמים. ערכות הרחבה נוחות להרכבה, בשעת הצורך ובהתאם לקיבולת.
עדיפות לחיסכון כולל

כשחוסכים 90% מהוצאות פינוי המשקעים, לא רק שההשקעה על רכישת מערכת AQUAMAT מחזירה את העצמה מהר מאוד, אלא שגם חל שיפור משמעותי בעלויות הכוללות של כל המערכות – היבט שחברת KAESER מייחסת לו חשיבות גדולה.



המוצר בהרחבה

הפרדת משקעים פעילה

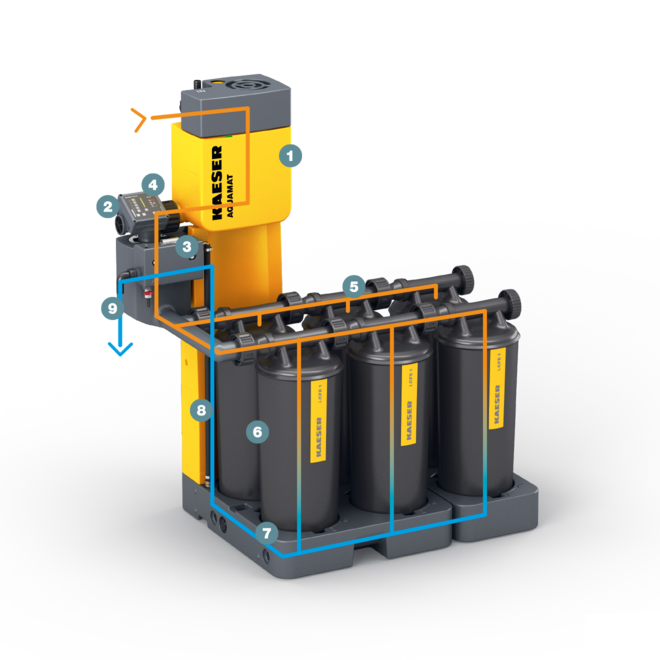

AQUAMAT condensate treatment system – Design
  1. מיכל התפשטות
  2. שסתום בוכנה
  3. חדר מדידה
  4. AQUAMAT CONTROL
  5. מפצל - Distributor (צנרת)
  1. אלמנט
  2. מיכל איסוף מים
  3. עמודה
  4. יציאת מים

המשקעים השומניים מגיעים למיכל ההתפשטות (1) ב- AQUAMAT i.CF . שם מתבצע תהליך של אוורור ללחץ האטמוספרי. לאחר מכן, המשקעים עוברים דרך שסתום הבוכנה (2) לחדר המדידה (3).

הבקר AQUAMAT CONTROL מנטר ברצף את המפלס. כשהושג המפלס המקסימלי, שסתום הבוכנה נסגר (2) כדי להפסיק את זרימת המשקעים. זה יוצר נפח של משקעים שניתן לדחיסה.

הבקר AQUAMAT CONTROL (4) מפעיל פולסים קלים של אוויר דחוס שדוחפים את המשקעים דרך המפצל (5) והאלמנט (6). חומר הסינון נטול פחם פעיל סופג את השמן האגור במשקעים.

המים הנקיים זורמים אל תחתית האלמנט לתוך מיכל האיסוף (7) ומשם, הם עולים חזרה דרך עמודה (8) לכיוון היציאה (9) של המפריד שמן/ מים.

כשהבקר מאתר שהמפלס בחדר המדידה ברמת המינימום, הפולסים נפסקים, שסתום הבוכנה נפתח לאפשר שוב את כניסת המשקעים.

במקרה של הפסקת חשמל,AQUAMAT i.CF ימשיך לעבוד כמו מפריד כבידה רגיל.

בטוח - AQUAMAT CONTROL

בלב ההפרדה הפעילה

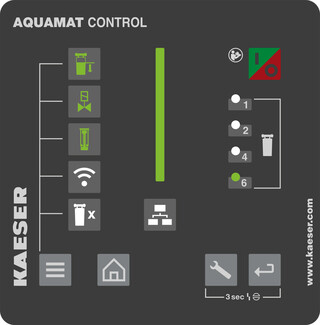

AQUAMAT CONTROL: הבקר המיועד למפריד שמן/מים.

בקרה רציפה על התהליך

AQUAMAT CONTROL מנטר את מפלס המשקעים ומבטיח זרימת משקעים מבוקרת בצורה מושלמת. הבקר קולט את נתוני התהליך ומתריע על חריגות בהפעלה.

אורך חיי האלמנט הנותר

הבקר AQUAMAT CONTROL קובע את יתרת זמן השירות של האלמנט על בסיס נתוני החיישנים ונתוני התהליך, בהתאם לספיקה. על כן, בקלות אפשר לתכנן את התחזוקה

ניקוז אוטומטי

AQUAMAT CONTROL מנקז את האלמנט על ידי לחיצת כפתור. החלפה של התקן ששוקל פחות מ- 25‎ kg מתבצעת בצורה נקייה וארגונומית, תוך חיסכון בעלויות פינוי.

חיבור רשת

AQUAMAT CONTROL מספק נתוני תהליך והתראות באמצעות ‎Modbus TCP ‎(Ethernet)‎, זה מאפשר את הבקרה על התהליך על ידי בקר מרכזי כמו SIGMA AIR MANAGER 4.0.

WIFI מקומי

הבקר מספק גישה מקומית ל- WIFI ממכשירים ניידים גם ללא חיבור לרשת, כדי לאפשר לאנשי השירות גישה לנתוני התצורה, לנתוני התהליך ולהתראות.

נקי -

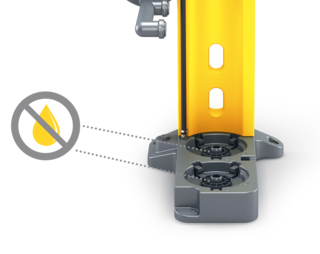

פקקים חוסמים מספקים אף הם אבטחה עוד יותר גבוהה.

כל השמן במלואו

הודות לגודל הנדיב של האלמנט והשימוש האופטימלי בחומר הסינון. כל השמן נשמר במלואו באלמנט. על כן, אין מגע איתו ואין זיהום סביבתי.

ניקוז בלחיצת כפתור

הודות להפרדה הפעילה, הניקוז מתבצע על ידי פולסים קלים של אוויר דחוס. אין יותר צורך בטפטוף ארוך ומלכלך במועד החלפת חומר הסינון. אלמנט מלא שוקל פחות מ- 25‎ kg.

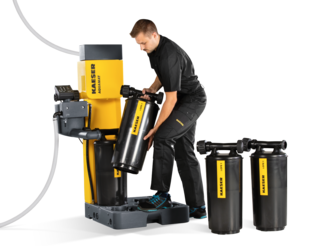

השסתום המובנה באלמנט מונע דליפת נוזלים.

סגירת Bayonet ושסתום עצירה

החלפת האלמנט פשוטה ונקיה הודות לסגירה הנוחה. השסתום המובנה באלמנט מונע דליפת נוזלים. המכסים מספקים אבטחה נוספת למניעת דליפות של נוזלים.

ידית ארגונומית

גם הידית פרקטית ויציבה. על כן, הנשיאה וההרכבה נוחה במיוחד בזכות המבנה הארגונומי. כדי לשחרר את האלמנט, צריך רק לסובב את הידית הארגונומית על ידי סיבוב של   45‎. כשהוא מלא, הוא שוקל 25‎ kg לכל היותר.

מודולרי - AQUAMAT i.CF
ערכות הרחבה נוחות להרכבה בשעת הצורך בהתאם לקיבולת.

מפרידי שמן/מים רגילים מתוכננים לנפח משקעים מקסימלי מוגדר. אם כמות המשקעים תחרוג מנפח זה בעקבות צריכת אוויר דחוס גדולה יותר, יידרש התקן נוסף. הודות לעיצוב המודולרי שלו, AQUAMAT i.CF מותאם לביקוש על ידי הוספת ערכת הרחבה לפי הצורך.

אקולוגי - בקר לשמירת סביבה בת קיימא
הבקר AQUAMAT CONTROL מספק הגנה פעילה על איכות הסביבה.

מפריד שמן/מים שלא מטופל כראוי או שהפעלתו לא מבוקרת, יכול לזהם את הסביבה עם המשקעים השומניים.

המפריד שמן/מים החכם AQUAMAT i.CF עם AQUAMAT CONTROL מספק הגנה פעילה על איכות הסביבה.

  • כל השמן כולו אגור בצורה הרמטית עם ניקוז אוטומטי ושסתום עצירה מובנה בתחתית.
  • תהליך ההפרדה הפעיל מונע זרימה חוזרת ועל כן אין גלישה של משקעים.
  • הבקר AQUAMAT CONTROL מציג ברצף את הקיבולת הנותרת באלמנט. זה בהחלט מקל על תכנון טיפולי התחזוקה.
