מייבשי קירור SECOTEC לחיסכון באנרגיה מ- 10.5 עד 34‎ m³/min

מייבשי קירור קומפקטיים, לחיסכון באנרגיה עם אחסון חום כמוס

מייבשי הקירור SECOTEC - (מוצגים כאן (*) TE ו- TF), הם כבר מזמן שמות נרדפים לאיכות ואמינות, עם נקודות הטל יציבות ולעלויות נמוכות מאוד לאורך כל חיי השירות שלהם.

יחד עם מחליף החום החדשני SECOPACK LS עם החום הכמוס החדשני והבקר SIGMA CONTROL SMART, הדור החדש של המייבשים מעמיד את הרף גבוה בתחום היעילות האנרגטית, החיסכון במקום וקלות ההפעלה.

  • חיי שירות ארוכים עם צנרת אוויר דחוס עמידה בפני קורוזיה ומחליף חום מאלומיניום (מעבה ו- SECOPACK LS)
  • עם מודול התקשורת Modbus TCP (מסופק כסטנדרט) אפשר לחבר את מייבשי הקירור SECOTEC ל- SIGMA NETWORK.

היתרונות שלך

  • חיסכון באנרגיה:
    מייבשי הקירור TE ו- TF צורכים פחות מ- 97‎ W לכל m³/min אוויר דחוס (ISO 7183 A1). הודות לבקרת החיסכון באנרגיה, עודף הספק הקירור מאוחסן במסה התרמית עבור הייבוש ללא צריכת חשמל. היכולת של מערכת מחליף החום SECOPACK LS להגיב במהירות, מבטיחה נקודות טל יציבות.
  • הפעלה ידידותית
    ההפעלה פשוטה וידידותית עם הבקר SIGMA CONTROL SMART. זיכרון ההודעות, מוני שעות העבודה ומונה התחזוקה לטיפול ברכיבים שונים מאפשרים בקרה יעילה וניתוח נתוני ההפעלה. בזכות מגעים יבשים ומודל התקשורת Modbus TCP, התקשורת עם בקר מרכזי כמו SIGMA AIR MANAGER 4.0 מתבצעת במהירות ובקלות.
  • תכנון קומפקטי אופטימלי:
    במחליף החום החדשני SECOPACK LS, תא אחסון המסה התרמית מלא בחומר בעל שינוי פאזה. בכמות זהה, יכולת האחסון שלו מאפשרת חיסכון של 98% מהחומר לעומת מסות תרמיות רגילות אחרות. התוצאה: כושר האחסון מבטיח נקודות טל יציבות והצורך בחלל פנוי מצטמצם. מפלי הלחץ שוליים עם זרימת אוויר אופטימלית בצנרת. היעילות האנרגטית של מייבשי SECOTEC מובטחת מכל הבחינות.

* המייבשים מהסדרה מכילים גזי חממה R-513A.



המוצר בהרחבה

עלויות הפעלה עוד יותר נמוכות!
KAESER life-cycle cost management

בזכות הבקרה המחזורית ואחסון המסה התרמית הגדול, מייבשי SECOTEC מהדור החדש, צורכים פחות מ- 97‎ W לכל m³/min אוויר דחוס לייבוש (ISO 7183 A1).

בשונה ממערכות רגילות אחרות, הקירור העודף לא מבוזבז. משתמשים בו לקירור המסה התרמית. על כן, אין צורך בצריכת חשמל נוספת.

העיצוב החדש תוכנן כדי לאפשר מעט טיפולים והתחזוקה מתבצעת בקלות ומהירות.


לדעת יותר איך להוריד עלויות עם מערכות KAESER.

SECOTEC – החיסכון באנרגיה בכל התנאים

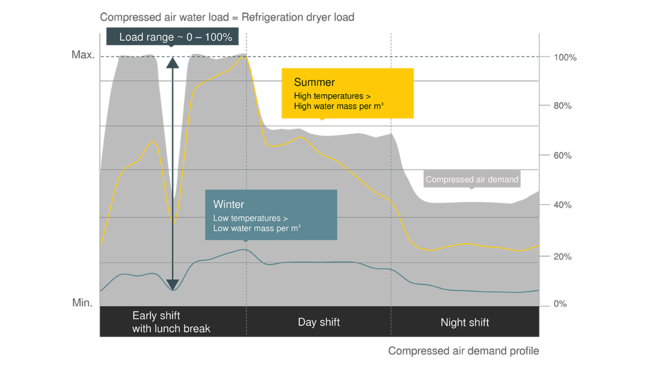

הצורך במייבש קירור תלוי בספקית האוויר הדחוס שצריך לייבש (החלק באפור), אך גם, ובעיקר בתכולת המים באוויר הדחוס בכניסה למייבש. ככל שטמפרטורת הסביבה גבוהה, תכולת המים אף היא גבוהה. על כן, העומס על המייבש גדל כאשר מאוד חם, כמו בקיץ (עקומה צהובה).

עם ירידת הטמפרטורה בחורף, יורד העומס על מייבש הקירור יורדת (עמוקה בצבע טורקיז). כדי שנקודת הטל תישאר יציבה למרות התנודות, צריך לתכנן מייבש שיתאים לצריכת שיא ועוד רזרבה נוספת.

בדומה לטווח הספיקה ולטווח הטמפרטורה, מייבשי הקירור עובדים בלי הפסקה בעומס שבין 0 ל- 100%. עם צריכת אנרגיה אופטימלית על פני כל הטווח, SECOTEC מחולל חיסכון אדיר.

The energy-saving effect
חיסכון אנרגטי מקסימלי
Maximum energy savings thanks to storage control with SECOTEC refrigeration dryers

מחזורי העבודה של מיבשי הקירור נעים בין 0 ל- 100%. בשונה ממערכות רגילות, בקרת ה- SECOTEC מתאימה בצורה מדויקת את צריכת החשמל לדרישות בכל מצבי הצריכה..

זה מאפשר חיסכון של קרוב ל- 60% בהוצאות חשמל לעומת מייבשי קירור עם בקרת מעקף גז חם למשל.

בניגוד למערכות רגילות, המסה התרמית במייבשי SECOTEC תמיד נשארת קרה. על כן, ייבוש האוויר הדחוס נשאר יעיל גם במחזור של תחילת עבודה. הבידוד התרמי באיכות גבוהה במיוחד שומר על צריכת אנרגיה מינימלית. עם SECOTEC, ייבוש האוויר הדחוס מתבצע עם צריכת אנרגיה יעילה במיוחד וגם ברכות בזכות איכות המסה התרמית הגבוהה.

ייבוש אופטימלי והפעלה רכה

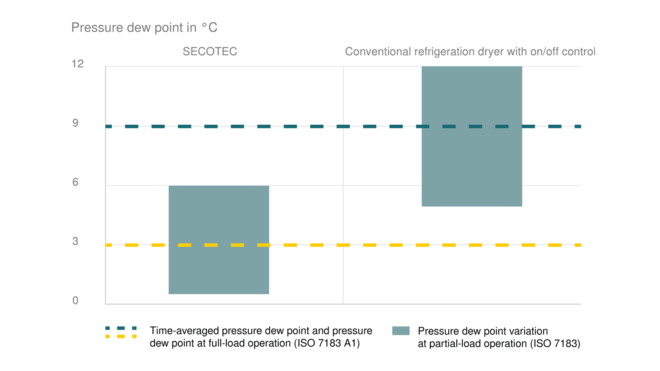

Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

נקודות הטל נשארות יציבות עד 3‎ °C + גם במצב דחיסה מלאה. לעומת מייבשי קירור רגילים, נקודות הטל נשארות יציבות גם בספיקה חלקית בגלל טווח תנודות נמוך.

מייבשי קירור רגילים, חסרי מסה תרמית, משתמשים בחומר שבמחליף החום כמסה תרמית. על כן, מדחסי הקירור והמאווררים באותם מייבשים חייבים לעבור לעתים קרובות מהפעלה ולעצירה כדי לספק את הספק הקירור הנדרש.

במקרים רבים, כדי להפחית את תדירות המיתוגים ואת השחיקה, מסלול הקרר מופעל מחדש כשנקודות הטל הרבה יותר גבוהות. איכות האוויר הדחוס נפגמת בעקבות תנודות נקודות הטל. בנוסף, יכולה להיווצר קורוזיה כשהלחות היחסית של האוויר הדחוס עוברת 40% – הקורוזיה תיווצר עוד לפני הופעת העיבוי.

לעומת זאת, מייבשי הקירור SECOTEC מבטיחים הפעלה לאורך זמן הודות לאחסון המסה התרמית: מדחס הקירור והמאוורר יכולים להישאר במצב עצירה למשך זמן ארוך יותר מבלי שזה ישפיע לרעה על יציבות נקודת הטל.

ציוד

מסלול קירור

מסלול הקירור כולל:

  • מדחס "סקרול"
  • מעבה מאלומיניום עם מאוורר
  • מתג בטיחות (לחץ)
  • מסה תרמית
  • מסנן סופג לחות
  • שסתום התרחבות
  • מחליף חום SECOPACK LS מאלומיניום
  • מתמר לחץ ומתמר טמפרטורה

SECOPACK LS

  • מחליף חום אוויר/אוויר ואוויר/קרר קומפקטי מאלומיניום
  • חדר מסה תרמית מובנה עם חומר מחליף פזה
  • מפריד משקעים
  • בידוד חום

SIGMA CONTROL SMART

SIGMA CONTROL SMART: electronic control with colour display
  • בקר אלקטרוני עם תצוגה צבעונית
  • ניווט דרך תפריטים עם סימנים אוניברסליים
  • תצוגת נקודת טל
  • תרשים P&I עם ציון נתוני הפעלה והודעות - זמן אמת
  • זיכרון התראות
  • מונה שעות עבודה
  • מונה תחזוקה

מגעים יבשים

  • הודעות "תקלה" ו- "מדחס קירור עובד"
  • התראות "תחזוקה/התראה" ו- "נקודת טל גבוהה"
  • מונה שעות עבודה
  • מונה תחזוקה

ניקוז המשקעים

  • מנקז משקעים ECO-DRAIN 31 Vario עם ברז ניתוק בכניסת המשקעים, משטחים קרים מבודדים.

מעטפת

  • מעטפת עם ציפוי צבע באבקה
  • חיבור לחשמל פשוט וקל עם הסרת הפאנל
  • מעבה קל לניקוי
  • פאנל צד נשלף לאפשר גישה לתוך המכונה
  • תושבות מכונה

חיבורים

  • צנרת אוויר דחוס עמידה בפני קורוזיה
  • חיבור לקו ניקוז משקעים חיצוני
  • כבל זינה בצד האחורי (קיימים חיתוכים בפאנל העליון של המייבש במקרה של חיבור מלמעלה).

ציוד חשמל

  • ציוד חשמל ובדיקות לפי תקן EN 60204-1 "בטיחות המכונה"
  • תא בקרה IP.54

אופציות ואביזרים

  • מייבש קירור מתאים לשימוש בטמפרטורת הסביבה של עד 50‎ °C
  • מייבש קירור מקורר מים (סדרה TF)
  • חיבורי אוויר דחוס בצד שמאל (סדרה TF)
  • ערכת צנרת להחלפה - TF 173, 203, 251 (הרכבה מראש) (סדרה TF)
  • תושבות מתברגות
  • שנאי מובנה למתח ראשי 440‎ V – 200‎ V
  • שנאי מובנה למתח ראשי 500‎ V / 3‎  Ph / 50‎  Hz ו- 575‎ V / 3‎  Ph / 60‎  Hz
  • גרסה ללא סיליקון (VW Plant Standard 3.10.7)
  • מודול תקשורת Modbus TCP
SECOTEC – מוכן ל- Industry 4.0
Warning message on the SIGMA AIR MANAGER 4.0 flow diagram

עם מודול התקשורת Modbus TCP אפשר לחבר את מייבשי הקירור SECOTEC ל- SIGMA NETWORK. ההודעות והפרמטרים העיקריים זמינים בזמן אמת.

כך מתקיים מעקב מקיף על כל התחנה ונוצרים התנאים לתחזוקה חזויה בהתאמה הצרכים.
התוצאה: זמינות מקסימלית בעלויות מינימליות

SIGMA AIR MANAGER 4.0 מספק בנוסף סקירת פרמטרים תפעוליים עיקריים של מייבש הקירור. ההתראות וההודעות מוצגות בצבעים שונים על התרשים P&I של התחנה. בלחיצה על כפתור המסמל המייבש, כל הפרמטרים וההודעות מופיעים בטקסט ברור.

הגורם ליעילות: SECOPACK LS

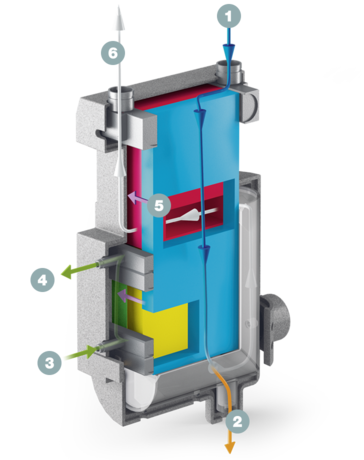

SECOPACK heat exchanger - sectional view
  1. כניסת אוויר דחוס
  2. יציאת המשקעים
  3. כניסת הקרר (קר)
  4. יציאת הקרר (חם)
  5. מעבר חום
  6. יציאת אוויר דחוס

מייבשי הקירור מהסדרה TE ו- TF מצוידים במערכת SECOPACK LS - מחליף חום חדשני עם מסה תרמית בחום כמוס. האוויר החם מחמם את החומר עד להפיכתו לנוזל (פריקת המסה התרמית). המסה התרמית סופגת את החום הכמוס. שיעור החום הזה הרבה יותר גדול משיעור החום הקיים במסה תרמית קונבנציונלית (ללא שינוי מצב צבירה). בכמות זהה, שיעור אחסון המסה התרמית בחום כמוס של המייבשים TE ו- TF מאפשר חיסכון של 98% מהחומר לעומת מסות תרמיות רגילות.

התוצאה: יכולת האחסון מבטיחה נקודות טל יציבות, הפעלה רכה על פני שטח קטן בהרבה.

בקרה חדשנית “Storage Plus” עם חומר משנה מצב צבירה

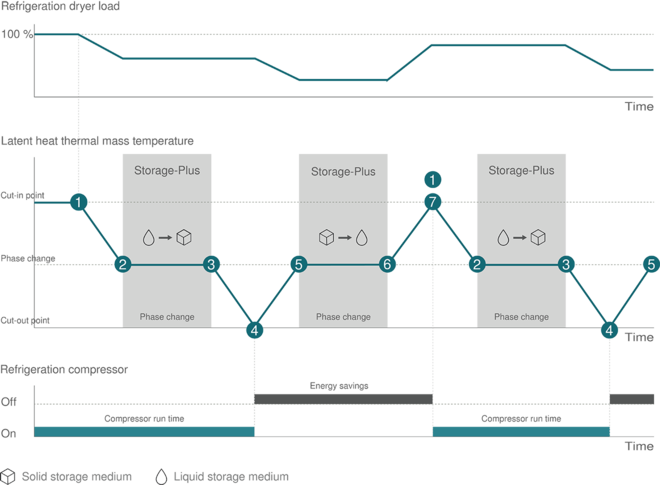

SECOTEC: Innovative control with “Storage Plus” and phase change material
  1. המדחס מספק קרר קר לייבוש האוויר הדחוס ולקירור המסה התרמית.
  2. המסה התרמית הופכת למוצק בטמפרטורה קבועה וכך היא מוליכה כמות משמעותית של חום כלפי חוץ דרך הקרר.
  3. לאחר מכן הקרר ממשיך לקרר את המסה התרמית עד להשגת נקודת הניתוק.
  4. מדחס הקירור מפסיק לעבוד.
  1. המסה התרמית מספקת קור לייבוש האוויר הדחוס ובו זמנית היא מתחממת.
  2. המסה התרמית נמסה בטמפרטורה קבועה. היא סופגת חום מהאוויר הדחוס הלח.
  3. המסה התרמית מתחממת עד להשגת נקודת הפעלת המדחס.
תכנון והפעלה

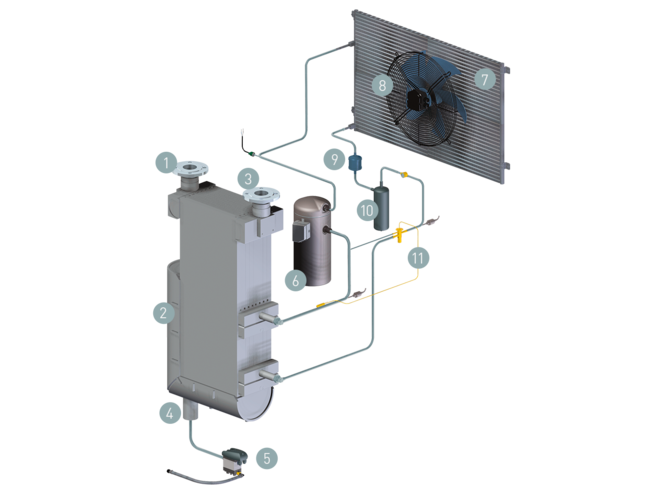

Component layout of SECOTEC TF energy-saving refrigeration dryers
  1. כניסת אוויר דחוס
  2. מחליף חום SECOPACK LS
  3. יציאת אוויר דחוס
  4. יציאת המשקעים
  5. מנקז משקעים ECO-DRAIN
  6. מדחס קירור
  1. מעבה "Micro-channel"
  2. מאוורר
  3. מסנן / מייבש
  4. מסה תרמית
  5. שסתום התרחבות
מפרט טכני TE

גרסת סטנדרט

דגםTE 102 TE 122 TE 142
ספיקה m³/min 11.5 12.5 15.5
מפלי לחץ bar 0.11 0.13 0.14
צריכת חשמל ב-50% ספיקה kW 0.5 0.52 0.77
צריכת חשמל ב-100% ספיקה kW 1.08 1.12 1.51
לחץ עבודה bar 3 - 16 3 - 16 3 - 16
טמפרטורת הסביבה °C 3 - 45 3 - 45 3 - 45
טמפרטורת יניקה °C 3 - 60 3 - 60 3 - 60
משקל kg 229 230 249
מידות
ג X ר X א mm
712 x 982 x 1,612 712 x 982 x 1,612 712 x 982 x 1,612
קוטר חיבור אוויר דחוסG 2 G 2 G 2
חיבור מנקז משקעיםG ¼ G ¼ G ¼
הזנת חשמל400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
קררR-513A R-513A R-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 0.95 0.98 0.98
פוטנציאל התחממות631 631 631
משקל קרר kg 1.5 1.55 1.55

מפרט טכני TF

גרסת סטנדרט

דגםTF 174 TF 230 TF 280
ספיקה m³/min 17 23 28
מפלי לחץ bar 0.13 0.15 0.19
צריכת חשמל ב-50% ספיקה kW 0.79 0.97 1.11
צריכת חשמל ב-100% ספיקה kW 1.61 2.2 2.45
לחץ עבודה bar 3 - 16 3 - 16 3 - 16
טמפרטורת הסביבה °C 3 - 45 3 - 45 3 - 45
טמפרטורת יניקה °C 3 - 60 3 - 60 3 - 60
משקל kg 345 375 395
מידות
ג X ר X א mm
835 x 1,230 x 2,000 835 x 1,230 x 2,000 835 x 1,230 x 2,000
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
חיבור מנקז משקעיםG ¼ G ¼ G ¼
הזנת חשמל400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
קררR-513A R-513A R-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 1.77 1.83 2.15
פוטנציאל התחממות631 631 631
משקל קרר kg 2.8 2.9 3.4

דגםTF 340
ספיקה m³/min 34
מפלי לחץ bar 0.17
צריכת חשמל ב-50% ספיקה kW 1.29
צריכת חשמל ב-100% ספיקה kW 2.87
לחץ עבודה bar 3 - 16
טמפרטורת הסביבה °C 3 - 45
טמפרטורת יניקה °C 3 - 60
משקל kg 420
מידות
ג X ר X א mm
835 x 1,230 x 2,000
קוטר חיבור אוויר דחוסDN80 PN16 DIN
חיבור מנקז משקעיםG ¼
הזנת חשמל400 V / 3 / 50 Hz
קררR-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 2.84
פוטנציאל התחממות631
משקל קרר kg 4.5
