מייבשי קירור SECOTEC לחיסכון באנרגיה מ- 45 עד 98‎ m³/min

SECOTEC TG: חזק וקומפקטי

עם הסדרה TG החדשה, KAESER מרחיבה את טווח מייבשי הקירור מהסדרה SECOTEC לספיקה עד 98‎ m³/min - לבחירה דגמים: מקוררי אוויר או מקוררי מים.

מייבשי הקירור האלה מיועדים למפעלי תעשייה גדולים. הם חזקים וקומפקטיים ומבטיחים נקודות טל יציבות, גם בתנאי עבודה קשים - אמינות מקסימלית ועלויות נמוכות מאוד לאורך כל מחזור חיי המוצר.
המסה התרמית בעלת הביצועים הגבוהים והבקר SIGMA CONTROL SMART (מותקן כסטנדרט) מבטיחים הפעלה חסכונית ושמירה על הציוד. בקרת פליטת האוויר החדשנית בדגמים מקוררי אוויר מאפשרת הפעלה בטוחה וכדאיות יוצאת דופן.

היתרונות שלך

  • אמינות עוד יותר גדולה:
    במייבשי הקירור מהסדרה SECOTEC TG, הבקרה החדשנית להוצאת האוויר החם עם המאוורר הרדיאלי מבטיחים קירור אופטימלי. כך נפתחות אפשרויות תכנון והתקנה חדשות. מייבשי הקירור הגדולים פועלים ביעילות וברכות תוך שמירה על חלקי המערכת.
  • השקעה העומדת במבחן הזמן:
    עם הקרר הידידותי לסביבה R-513A, חברת KAESER מציעה את הפתרון הזמין, הטוב והבטוח ביותר לטווח ארוך. השימוש בקרר זה מונע עלויות המרה גבוהות או הפסקת עבודה מיידית.
  • להוריד עוד יותר את עלויות התפעול:
    הודות למסה התרמית ולקואורדינציה המושלמת עם המדחסים, מייבשי הקירור SECOPACK TG מציעים בקרת ספיקה משתנה יעילה לטווח ספיקה עד 98‎ m³/min ביחידה קומפקטית במיוחד הדורשת מינימום טיפול.
התוספת המושלמת: מפריד שמן/מים AQUAMAT
AQUAMAT condensate treatment system

ההמלצה שלנו: עם מפריד שמן/מים AQUAMAT - לטפל במשקעים בדרך חסכונית לפני שפיכתם לרשת מי השפכים, בהתאם לתקנות בתחום.



המוצר בהרחבה

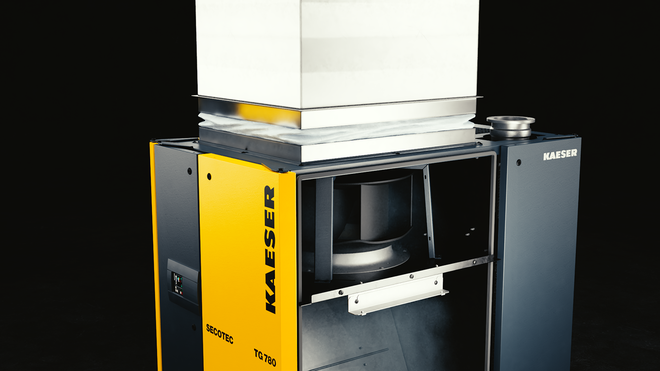

בקרת הוצאת אוויר חדשנית עם מאוורר רדיאלי
The key innovation in the new SECOTEC refrigeration dryers is their radial fan.

חיסכון משמעותי במקום להורדת עלויות התכנון וההתקנה. נקודת טל יציבה והפעלה רכה וחסכונית בצריכת אנרגיה הודות לקירור האופטימלי של המייבש.

חדשנות:

  • המאוורר הרדיאלי במהירות משתנה מפנה את חום מייבש הקירור דרך אוויר הקירור.
  • המאוורר הרדיאלי חזק מספיק בכדי לאפשר חיבור תעלות הוצאות חום סטנדרטיות ישירות למייבש הקירור.
  • יעילותו הגבוהה של המאוורר הרדיאלי משתקפת גם דרך צריכת החשמל הנמוכה של מייבשי הקירור SECOTEC TG.
  • היווצרות של קצר כתוצאת משאיבת אוויר חם הנשאב פנימה כאוויר קירור נמנעת באופן בטוח לחלוטין.
  • בהשוואה למערכות אוורור רגילות השתמשות במנדפי אוויר ומאווררי עזר להוצאת חום, כאן נמנעת שאיבה מיותרת של אוויר מהחדר. על כן, אפשר להקטין את קוטר התעלות כי צריך להוציא פחות אוויר. וכן, מאוורר נוסף מיותר.
  • בקרת אוויר פליטה עצמאית מאפשרת חיבור ישיר לתעלה אוספת.
R-513A: הקרר העומד במבחן הזמן
R-513A

השימוש בקרר R-513A שומר על מייבש הקירור לאורך כל חיי השירות שלו.

חדשנות:

  • בכל רחבי העולם, התקנות בדבר השימוש בגזי חממה יותר ויותר מחמירות. מחליפי חום קומפקטיים כמו SECOPACK LS עם מעבה מצמצמים במידה ניכרת את הצורך בקרר.
  • פוטנציאל ההתחממות הגלובלית של R-513A נמוך בהרבה מכל קרר אחר הנהוג במייבשי קירור אחרים.
  • R-513A הוא שווה ערך ל- R-134a. הוא לא רעיל ולא דליק.
אחסון המסה התרמית - ביצועים גבוהים
SECOPACK heat exchanger - sectional view
  1. כניסת אוויר דחוס
  2. יציאת המשקעים
  3. כניסת הקרר (קר)
  4. יציאת הקרר (חם)
  5. מעבר חום
  6. יציאת אוויר דחוס

שמירה על הציוד, נקודת טל יציבה ויעילות אנרגטית גבוהה בכל מצבי ספיקה.

אופטימיזציה:

  • הסדרה SECOTEC TG משלבת את מחליף החום SECOPACK LS עם המסה התרמית בחום כמוס ועד שלושה מדחסי קירור המורכבים במקביל. בסבב, הם מתחלפים בהתאם רמת הספיקה.
  • על כן, האחסון התרמי פחות נדרש - דבר המאפשר להפחית את נפחו.
  • הביצועים הגבוהים של המסה התרמית מאפשרים התאמה רציפה ויעילה של ביצועי הקירור גם במצב של ספיקה נמוכה.
  • תדירות ההתנעה של מדחסי הקירור מוגבלת כדי לאפשר הפעלה ידידותית לציוד.
  • הבקר SIGMA CONTROL SMART (המותקן כסטנדרט), מחשב את צריכת החשמל הריאלית.
עלויות שירות מינימליות

עלויות תחזוקה, ביקורות והפקת מסמכים מינימליות.

חדשנות:

  • בשונה ממאוורר אקסיאלי רגיל, המאוורר הרדיאלי תוכנן לכל חיי השירות של המייבש.
  • מפריד המשקעים של ה- SECOPACK LS פועל ללא אלמנט סינון. מספיק להחליף את יחידת השירות של מנקז המשקעים ECO-DRAIN.
  • זו התחזוקה היחידה הנדרשת.
  • קרר R-513A: פוטנציאל ההתחממות הגלובלית של הקרר נמוך. משתמשים בו בכמויות קטנות על כן הוא חסכוני והשימוש בו תואם את בתקנות החוק. המייבש SECOTEC TG עומד בדרישות התקנות האירופאיות F-gas -EU 517/2014. אין צורך לבצע בדיקות אטימות עם כל המסמכים הנדרשים הנלווים להן. עם זאת, עדיין מומלץ לבצע ביקורת פעם בשנה על ידי גורם מוסמך.
ייבוש אופטימלי והפעלה רכה
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

נקודות הטל נשארות יציבות עד 3‎ °C + גם במצב דחיסה מלאה. לעומת מייבשי קירור רגילים, נקודות הטל נשארות יציבות גם בספיקה חלקית בגלל טווח תנודות נמוך.

מייבשי קירור רגילים, חסרי מסה תרמית, משתמשים בחומר שבמחליף החום כמסה תרמית. על כן, מדחסי הקירור והמאווררים באותם מייבשים חייבים לעבור לעתים קרובות מהפעלה ולעצירה כדי לספק את הספק הקירור הנדרש.

במקרים רבים, כדי להפחית את תדירות המיתוגים ואת השחיקה, מסלול הקרר מופעל מחדש כשנקודות הטל הרבה יותר גבוהות. איכות האוויר הדחוס נפגמת בעקבות תנודות נקודות הטל. בנוסף, יכולה להיווצר קורוזיה כשהלחות היחסית של האוויר הדחוס עוברת 40% – הקורוזיה תיווצר עוד לפני הופעת העיבוי.

לעומת זאת, מייבשי הקירור SECOTEC מבטיחים הפעלה לאורך זמן הודות לאחסון המסה התרמית: מדחס הקירור והמאוורר יכולים להישאר במצב עצירה למשך זמן ארוך יותר מבלי שזה ישפיע לרעה על יציבות נקודת הטל.

מבנה הקומפקטי

על פני שטח של לא יותר מ- 1.7‎ m² למייבש הקירור עם ספיקה עד 98‎ m³/min ובקרה יעילה על אחסון המסה התרמית. המבנה הקומפקטי מאפשר תכנון גמיש וחוסך מקום להתקנה.

חדשנות:

  • המידות הקטנות של המייבש SECOTEC TG מתאפשרות הודות למסה התרמית הקומפקטית.
  • מידות המייבש SECOTEC TG הן 1025x 1620 x 2130‎ mm.
  • ניתן להצמיד לקיר את החלק האחורי של המייבש (מרווח נדרש: 200‎ mm)
מפרט טכני

גרסת סטנדרט

דגםTG 450 TG 520 TG 650
ספיקה m³/min 45 52 65
מפלי לחץ bar 0.14 0.19 0.12
צריכת חשמל ב-50% ספיקה kW 1.55 1.85 2.02
צריכת חשמל ב-100% ספיקה kW 3.28 3.89 4.83
לחץ עבודה bar 3 - 16 3 - 16 3 - 13
טמפרטורת הסביבה °C 3 - 50 3 - 50 3 - 50
טמפרטורת יניקה °C 3 - 60 3 - 60 3 - 60
משקל kg 637 658 704
מידות
ג X ר X א mm
1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
קוטר חיבור אוויר דחוסDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
חיבור מנקז משקעיםG ¼ G ¼ G ¼
הזנת חשמל400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
קררR-513A R-513A R-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 2.71 2.74 4.04
פוטנציאל התחממות631 631 631
משקל קרר kg 4.3 4.35 6.4

דגםTG 780 TG 980
ספיקה m³/min 78 98
מפלי לחץ bar 0.17 0.25
צריכת חשמל ב-50% ספיקה kW 2.48 3.61
צריכת חשמל ב-100% ספיקה kW 5.88 9.82
לחץ עבודה bar 3 - 13 3 - 13
טמפרטורת הסביבה °C 3 - 50 3 - 50
טמפרטורת יניקה °C 3 - 60 3 - 60
משקל kg 700 763
מידות
ג X ר X א mm
1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
קוטר חיבור אוויר דחוסDN150 PN16 DIN DN150 PN16 DIN
חיבור מנקז משקעיםG ¼ G ¼
הזנת חשמל400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
קררR-513A R-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 3.79 4.98
פוטנציאל התחממות631 631
משקל קרר kg 6 7.9
