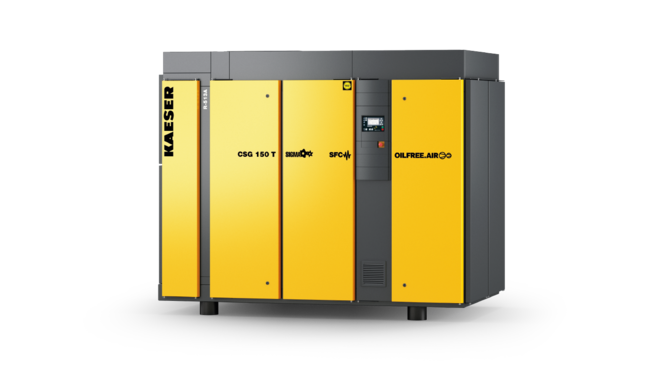

מדחס בורגי נטול שמן עם מייבש אוויר מובנה


i.HOC – יעילות יוצאת דופן בייבוש אוויר דחוס

המייבש i.HOC של KAESER (בעל פטנט) משתמש בכל החום הנפלט מהמדחס! אודות לרענון המלא, נקודות הטל במדחס נמוכות בטמפרטורת הסביבה של עד 45‎ °C, ללא חימום חשמלי או קירור אוויר נוסף.

  • משולב במדחסים מקוררי אוויר או מים
  • הספק מ-37‎ kW ועד 200‎ kW
  • ספיקה מ-3.3‎ m³/min עד 30‎ m³/min
  • מערכת בקרה משולבת SIGMA CONTROL 2 (גרסאות SFC)

היתרונות שלך

  • ערכי נקודות טל שליליים גם כשטמפרטורת הסביבה גבוהה:
    אודות לפוטנציאל הרענון היוצא דופן של המייבש i.HOC , נקודות הטל נשארות שליליות גם כשטמפרטורת הקרר גבוהה.
  • יציבות של נקודות הטל במקרים של תנודות בספיקה:
    נקודות הטל נשארות יציבות גם בדחיסה חלקית - ללא צורך במפצה על הצריכה החלקית.
  • ייבוש יעיל ומיחזור חום:
    המייבש משתמש במחליפי החום של דרגת הדחיסה השנייה. מחליף החום מתוכנן להחלפת חום אופטימלית של אוויר הרענון.
עלויות מחזור חיים

חברה עם מערך ייעוץ מקצועי הטוב ביותר, עם מחקר ופיתוח מתקדם, עם טכניקות ייצור חדישות ושירות חובק עולם מספקת לך מערכות אוויר דחוס לעבודה ללא הפסקה.



המדחס הבורגי נטול השמן עם מייבש הקירור i.HOC בהרחבה

סוגים שונים של מייבשים

מייבש קירור משולב

גם כשמדובר במדחסים בורגיים נטולי שמן, מייבשי הקירור הם הבחירה היעילה ביותר וההשקעה הכדאית ביותר כדי להבטיח נקודת טל עד 3‎ °C+ . מייבשי ספיחה הם אלה המספקים נקודות טל נמוכות מ- 3‎ °C+.

מייבש משולב i.HOC

המייבש i.HOC המשולב מספק באמינות וביעילות נקודות טל עד ‎ 30‎ °C- . משתמשים באוויר הדחוס החם מדרגת הדחיסה השנייה כדי לרענן את חומר הספיחה.

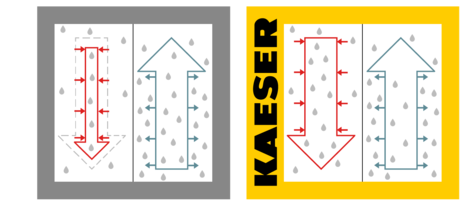

i.HOC רענון מלא ואיכותי
i.HOC עם רענון מלא
□ רענון מלא □ רענון חלקי
↓ שטח רענון: האוויר החם סופג את הלחות האגורה בחומר הספיחה.
↑ אזור ייבוש: האוויר הקר מעביר את הלחות לחומר הספיחה.

המייבש (i.HOC (Integrated Heat of Compression Dryer משתמש בכל החום הנפלט מדרגת הדחיסה השנייה (רענון מלא). חום זה, המופק בכל מצב, זמין לשימוש בעלות כמעט אפסית.

  • ללא תוספת עלות עבור הייבוש
  • פוטנציאל הרענון גבוה יותר מאשר במייבשים עם רענון חלקי
  • יעילות מוחלטת גם בדחיסה חלקית

היתרונות הרענון המלא מורגשים במיוחד כאשר טמפרטורת הקרר עולה. המייבש הבורגי של KAESER מספק תוצאות ייבוש יוצאות דופן ללא צורך בחימום נוסף של אוויר הרענון.

מייבש קירור משולב

ייבוש החוסך באנרגיה

התכן המשולב עם המצנן מאלומיניום בעל המידות הגדולים, מצמצמים את מפלי הלחץ ל- 0.1‎ bar. מדחס הקירור scroll החסכוני באנרגיה מאפשר חיסכון נוסף בייבוש האוויר הדחוס.

גישה קלה לכל חלקי המערכת

כל חלקי מייבש הקירור נגישים דרך דלת שירות קדמית להקל על הטיפולים ותחזוקת המייבש. כל הטיפולים מתבצעים בקלי קלות.

מבט לתוך המייבש המשולב
תרשים התקנה של המייבש i.HOC
  1. כניסת אוויר הרענון
  2. יציאת אוויר הרענון
  3. הפרדת המשקעים
  4. כניסת המאוורר הרדיאלי
  5. יציאת המייבש i.HOC
i.HOC בהרחבה

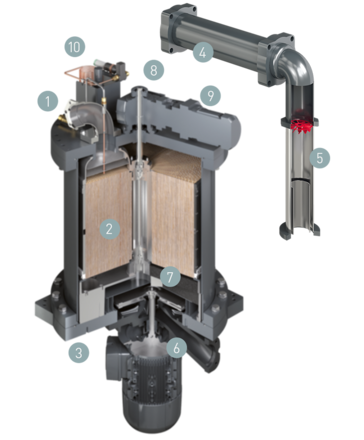

i.HOC – רוחב חתך ורכיבים
  1. כניסת אוויר הרענון
  2. תוף (חומר ספיחה ג'ל סיליקה)
  3. יציאת אוויר הרענון
  4. מחליף חום שלב 2
  5. מפריד משקעים חיצוני
  6. מאוורר רדיאלי
  7. מפריד טיפות מים
  8. יציאת מייבש
  9. מנוע תוף
  10. חיישן נקודת טל (אופציונלי)
מפרט טכני DSG-2 A

גרסת סטנדרט

דגםDSG 140-2 A DSG 180-2 A DSG 220-2 A
לחץ עבודה bar 8 10 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
לחץ חיובי מקסימלי bar 8 10 4 6 8 10 4 6 8 10
הספק המנוע נומינלי kW 90 110 132
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 77 78 78
משקל kg 3,400 3,550 3,650

דגםDSG 260-2 A DSG 290-2 A
לחץ עבודה bar 4 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 28.61 26.1 26 22.9 28.55 28.5 26
לחץ חיובי מקסימלי bar 4 8 10 8 10
הספק המנוע נומינלי kW 160 200
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 81
משקל kg 3,800 4,000

גרסה SFC

דגםDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
לחץ עבודה bar 4 6 8 10 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
לחץ חיובי מקסימלי bar 6 10 8.5 10 7 10
הספק המנוע נומינלי kW 110 132 160
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 79 80
משקל kg 4,150 4,250 4,400

דגםDSG 290-2 SFC A
לחץ עבודה bar 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
לחץ חיובי מקסימלי bar 8.5 10
הספק המנוע נומינלי kW 200
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN
רמת הרעש dB(A) 82
משקל kg 4,600

גרסה RD

דגםDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
לחץ עבודה bar 8 10 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
לחץ חיובי מקסימלי bar 8 10 6 8 10 6 8 10
הספק המנוע נומינלי kW 90 110 132
נקודת טל - לחץ °C -34 -36 -26 -33 -36 -26 -33 -35
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 77 78 78
משקל kg 4,500 4,650 4,750

דגםDSG 260-2 i.HOC A DSG 290-2 i.HOC A
לחץ עבודה bar 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 26.1 26 22.9 28.55 28.5 26
לחץ חיובי מקסימלי bar 8 10 8 10
הספק המנוע נומינלי kW 160 200
נקודת טל - לחץ °C -25 -32 -34 -24 -31 -33
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 81
משקל kg 4,900 5,100

גרסה RD SFC

דגםDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
לחץ עבודה bar 6 8 10 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
לחץ חיובי מקסימלי bar 6 10 8.5 10 7 10
הספק המנוע נומינלי kW 110 132 160
נקודת טל - לחץ °C -26 -33 -36 -26 -32 -35 -25 -31 -34
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 79 80
משקל kg 5,250 5,350 5,500

דגםDSG 290-2 i.HOC SFC A
לחץ עבודה bar 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
לחץ חיובי מקסימלי bar 8.5 10
הספק המנוע נומינלי kW 200
נקודת טל - לחץ °C -24 -30 -33
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN
רמת הרעש dB(A) 82
משקל kg 5,700

מפרט טכני DSG-2 W

גרסת סטנדרט

דגםDSG 140-2 W DSG 180-2 W DSG 220-2 W
לחץ עבודה bar 8 10 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
לחץ חיובי מקסימלי bar 8 10 4 6 8 10 4 6 8 10
הספק המנוע נומינלי kW 90 110 132
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 69 70 71
משקל kg 3,100 3,250 3,350

דגםDSG 260-2 W DSG 290-2 W
לחץ עבודה bar 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 28.61 26.1 26 22.9 28.6 28.55 28.5 26
לחץ חיובי מקסימלי bar 4 8 10 8 10
הספק המנוע נומינלי kW 160 200
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 74 75
משקל kg 3,500 3,700

גרסה SFC

דגםDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
לחץ עבודה bar 4 6 8 10 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
לחץ חיובי מקסימלי bar 6 10 8.5 10 7 10
הספק המנוע נומינלי kW 110 132 160
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 71 72 75
משקל kg 3,850 3,950 4,100

דגםDSG 290-2 SFC W
לחץ עבודה bar 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
לחץ חיובי מקסימלי bar 8.5 10
הספק המנוע נומינלי kW 200
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN
רמת הרעש dB(A) 76
משקל kg 4,300

גרסה RD

דגםDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
לחץ עבודה bar 8 10 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
לחץ חיובי מקסימלי bar 8 10 6 8 10 6 8 10
הספק המנוע נומינלי kW 90 110 132
נקודת טל - לחץ °C -32 -36 -24 -33 -36 -24 -33 -36
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 69 70 71
משקל kg 4,200 4,350 4,450

דגםDSG 260-2 i.HOC W DSG 290-2 i.HOC W
לחץ עבודה bar 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 26.1 26 22.9 28.55 28.5 26
לחץ חיובי מקסימלי bar 8 10 8 10
הספק המנוע נומינלי kW 160 200
נקודת טל - לחץ °C -25 -33 -36 -24 -33 -36
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 74 75
משקל kg 4,600 4,800

גרסה RD SFC

דגםDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
לחץ עבודה bar 6 8 10 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
לחץ חיובי מקסימלי bar 6 10 8.5 10 7 10
הספק המנוע נומינלי kW 110 132 160
נקודת טל - לחץ °C -24 -32 -36 -25 -33 -36 -25 -33 -36
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 71 72 75
משקל kg 4,950 5,050 5,200

דגםDSG 290-2 i.HOC SFC W
לחץ עבודה bar 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
לחץ חיובי מקסימלי bar 8.5 10
הספק המנוע נומינלי kW 200
נקודת טל - לחץ °C -25 -33 -36
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוסDN80 PN16 DIN
רמת הרעש dB(A) 76
משקל kg 5,400
