מדחס בורגי נטול שמן, מקורר אוויר


חזק ואמין גם בתנאים קשים

בהעדר תשתית למי קירור, המדחס הבורגי, נטול שמן ומקורר אוויר, מספק אוויר דחוס באמינות מוחלטת – גם כשטמפרטורת הסביבה מגיעה עד 45°C. הודות ליכולת החדשנות והכישורים שלנו בתחום התכנון המכני, אנו מציעים מדחסים נטולי שמן, מקוררי אוויר, עד 355‎ kW.

  • ספיקת אוויר מ-3.2 עד 50.8‎ m³/min
  • שילוב של מצננים מנירוסטה ומאלומיניום
  • דגמים לצריכת עודפת עם בקרת מהירות משתנה עם משנה תדר (דגמים SFC)
  • אפשרות למייבש משולב i.HOC (סדרה DSG-2 ו CSG-2)

היתרונות שלך

  • לחסוך באנרגיה בדרך פשוטה:
    בזכות המאווררים הרדיאליים, האוויר החם יכול לשמש לחימום מבנים, לרוב ללא צורך במאווררים נוספים.
  • יעילות בפרטי פרטים:
    כשהמדחס נמצא במצב המתנה (standby) לחיסכון באנרגיה, המאוורר המבוקר מפזר את החום שנצבר תחת המעטפת. כך אפשר לכבות את המאוורר הראשי!
  • תחזוקה פשוטה במיוחד:
    השלב הראשון והשני של מצנן האלומיניום מסתובב כלפי חוץ כדי לאפשר את ניקיונו.
עלויות מחזור חיים

חברה עם מערך ייעוץ מקצועי הטוב ביותר, עם מחקר ופיתוח מתקדם, עם טכניקות ייצור חדישות ושירות חובק עולם מספקת לך מערכות אוויר דחוס לעבודה ללא הפסקה.



המדחס הבורגי נטול שמן ומקורר אוויר בהרחבה

ציוד

חבילה שלמה

  • מוכנה להפעלה
  • אוטומטית לחלוטין
  • שקטה
  • שיכוך רעידות
  • עיצוב נוח לשירות
  • מתאימה להפעלה בטמפרטורת הסביבה של עד 45°C+

יחידת הדחיסה

  • מדחס בורגי נטול שמן, שתי דרגות דחיסה, עם תמסורת מדויקת לפי AGMA Q13/DIN- 5
  • דרגת דחיסה שנייה עם בורג מנירוסטה וקירור דרך המעטפת
  • ציפוי בורג עמיד לאורך זמן
  • מיכל שמן מובנה עם אוורור
  • משכך רעידות נטול סיבים בשתי דרגות הדחיסה

מנוע

Super premium efficiency drive motor IE4 logo
  • מנוע SIEMENS בעל מוניטין
  • רמת נצילות Premium ו- Super Premium
  • ניטור רציף על טמפרטורת מסבי המנוע
  • רמת אטימות: IP 55

קירור

  • שילוב של מצנני אוויר דחוס בעלי מידות גדולות הכולל מצנן צינורי מנירוסטה ומצנן מאלומיניום
  • הפעלת מדחס אמינה עד 45‎ °C+
  • מצנן שמן תמסורת מאלומיניום

ציוד חשמל

  • תא בקרה IP54
  • אוורור תא הבקרה
  • מתנע כוכב משולש אוטומטי
  • שנאי בקרה

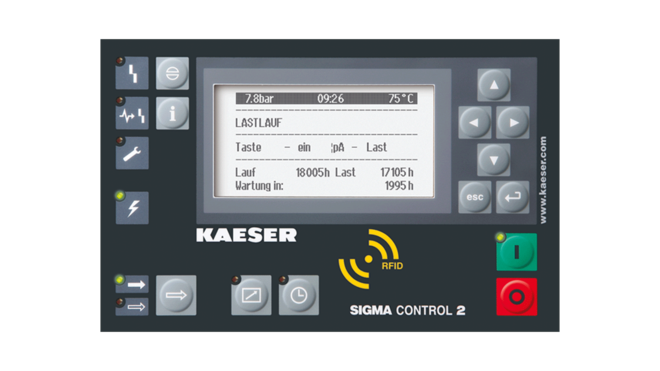

SIGMA CONTROL 2

SIGMA CONTROL 2 compressor controller
  • תצוגת טקסט ברורה
  • 30 שפות לבחירה
  • מקשי מגע עם אייקונים
  • אותות חיווי לתצוגה ברורה של המצב העבודה
  • בקרה וניטור אוטומטיים לחלוטין
  • מצבי בקרה לבחירה Dual , Quadro , Vario , Continuous
  • ממשקים: Ethernet
  • אפשרות חיבור למודול תקשורת זמין עבורProfibus , DP ‎‏ Modbus ‏Profinet ו Devicenet
  • כרטיס SD עבור קליטת נתונים ועדכונים
  • קורא ‏‏RFID‏
  • שרת אינטרנט
פתרונות איכותיים

שסתום יניקה הידראולי

Hydraulic inlet valve

שסתום היניקה ההידראולי של המדחסים נטולי השמן של KAESER אינו רגיש ללכלוך או למשקעים. הוא אמין יותר וקל יותר לטפל בו לעומת כל שסתום פניאומטי.

משכך (damper) רעידות חסר סיבים

Fibre-free pulse damper

משכך הרעידות החדש של KAESER מצמצם עד המינימום את מפלי הלחץ. בגרסה ללא סיבים, איכות האוויר הדחוס נשמרת.

אוורור אמין של מיכל השמן

Reliable oil reservoir venting

מסנן החלקיקים שבמערכת האוורור של מיכל השמן מונע יניקת אוויר המכיל שמן. זהו פרט משמעותי כשמדובר בשמירה על אוויר דחוס איכותי

מפריד משקעים יעיל מאוד

Highly efficient condensate separator

מפריד המשקעים המותקן אחרי המצננים מפריד את המשקעים ביעילות בזכות עיצובו החדיש המיועד לזרימת אוויר מקסימלית עם מפלי לחץ מינימליים.

אופציות

רגלי מכונה מתברגות

  • תומכות כדי לקבע את המכונה לרצפה

משתיק בפתח אוויר היניקה

  • רפפה משככת רעש בקדמת מחליפי החום

שטיחי סינון אוויר קירור

  • שטיח סינון לאוויר הקירור באזור היניקה של המדחס
  • צמצום הלכלוך במחליף החום ובמסנן אוויר היניקה

חיבור אוויר חם

  • שימוש ישיר באוויר החם, למשל כאוויר תהליכי או בשביל מייבשי הספיחה לחימום אוויר הרענון
  • בדגמים מסוימים, ניתן לכוון את טמפרטורת האוויר החם.
מפרט טכני CSG-2 A

גרסת סטנדרט

דגםCSG 55-2 A CSG 70-2 A CSG 90-2 A
לחץ עבודה bar 8 4 6 8 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.4 8.92 7.77 6.65 10.52 9.62 8.8 7.67
לחץ חיובי מקסימלי bar 8 4 6 8 4 6 8 10
הספק המנוע נומינלי kW 37 45 55
מידות
ג X ר X א mm 		2,490 x 1,660 x 2,145 2,490 x 1,660 x 2,145 2,490 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 71 71 72
משקל kg 2,270 2,310 2,375

דגםCSG 120-2 A CSG 130-2 A
לחץ עבודה bar 6 8 10 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 12.92 12 10.43 12.88 12.85
לחץ חיובי מקסימלי bar 6 8 10 8 10
הספק המנוע נומינלי kW 75 90
מידות
ג X ר X א mm 		2,490 x 1,660 x 2,145 2,490 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 73 74
משקל kg 2,515 2,640

גרסה T

דגםCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
לחץ עבודה bar 8 4 6 8 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.4 8.92 7.77 6.65 10.52 9.62 8.8 7.67
לחץ חיובי מקסימלי bar 8 4 6 8 4 6 8 10
הספק המנוע נומינלי kW 37 45 55
נקודת טל - לחץ °C 3 3 3
מייבש קירורABT 130 ABT 130 ABT 130
מידות
ג X ר X א mm 		2,840 x 1,660 x 2,145 2,840 x 1,660 x 2,145 2,840 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 71 71 72
משקל kg 2,520 2,560 2,625

דגםCSG 120-2 T A CSG 130-2 T A
לחץ עבודה bar 8 10 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 12 10.43 12.88 12.85
לחץ חיובי מקסימלי bar 8 10 8 10
הספק המנוע נומינלי kW 75 90
נקודת טל - לחץ °C 3 3
מייבש קירורABT 130 ABT 130
מידות
ג X ר X א mm 		2,840 x 1,660 x 2,145 2,840 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 73 74
משקל kg 2,765 2,890

גרסה SFC

דגםCSG 70-2 SFC A CSG 90-2 SFC A CSG 120-2 SFC A
לחץ עבודה bar 4 6 8 4 6 8 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.77 - 8.8 3.12 - 7.71 3.47 - 6.62 3.32 - 10.73 3.23 - 9.58 3.47 - 8.32 3.94 - 13.5 4.51 - 12.41 5.08 - 11.3 4.81 - 10.1
לחץ חיובי מקסימלי bar 9 6 9 8 10
הספק המנוע נומינלי kW 55 55 75
מידות
ג X ר X א mm 		2,490 x 1,660 x 2,145 2,490 x 1,660 x 2,145 2,490 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 71 72 73
משקל kg 2,360 2,360 2,400

דגםCSG 130-2 SFC A
לחץ עבודה bar 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.23 - 13.52 4.64 - 13.41 5.05 - 13.3 5.47 - 12.7
לחץ חיובי מקסימלי bar 10
הספק המנוע נומינלי kW 90
מידות
ג X ר X א mm 		2,490 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN
רמת הרעש dB(A) 74
משקל kg 2,480

גרסה T-SFC

דגםCSG 70-2 T SFC A CSG 90-2 T SFC A CSG 120-2 T SFC A
לחץ עבודה bar 4 6 8 4 6 8 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.77 - 8.8 3.12 - 7.71 3.47 - 6.62 3.32 - 10.73 3.23 - 9.58 3.47 - 8.32 5.08 - 11.3 4.81 - 10.1
לחץ חיובי מקסימלי bar 9 6 9 8 10
הספק המנוע נומינלי kW 55 55 75
נקודת טל - לחץ °C 3 3 3
מייבש קירורABT 130 ABT 130 ABT 130
מידות
ג X ר X א mm 		2,840 x 1,660 x 2,145 2,840 x 1,660 x 2,145 2,840 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 71 72 73
משקל kg 2,610 2,610 2,650

דגםCSG 130-2 T SFC A
לחץ עבודה bar 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.05 - 13.3 5.47 - 12.7
לחץ חיובי מקסימלי bar 10
הספק המנוע נומינלי kW 90
נקודת טל - לחץ °C 3
מייבש קירורABT 130
מידות
ג X ר X א mm 		2,840 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN
רמת הרעש dB(A) 74
משקל kg 2,730

גרסה RD

דגםCSG 55-2 i.HOC A CSG 70-2 i.HOC A CSG 90-2 i.HOC A
לחץ עבודה bar 8 6 8 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.4 7.77 6.65 9.62 8.8 7.67
לחץ חיובי מקסימלי bar 8 6 8 6 8 10
הספק המנוע נומינלי kW 37 45 55
נקודת טל - לחץ °C -36 -28 -35 -25 -33 -36
מידות
ג X ר X א mm 		3,140 x 1,660 x 2,145 3,140 x 1,660 x 2,145 3,140 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 71 71 72
משקל kg 2,985 3,025 3,090

דגםCSG 120-2 i.HOC A CSG 130-2 i.HOC A
לחץ עבודה bar 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 12.92 12 10.43 12.92 12.88 12.85
לחץ חיובי מקסימלי bar 6 8 10 8 10
הספק המנוע נומינלי kW 75 90
נקודת טל - לחץ °C -20 -29 -34 -20 -28 -32
מידות
ג X ר X א mm 		3,140 x 1,660 x 2,145 3,140 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 73 74
משקל kg 3,230 3,355

גרסה RD SFC

דגםCSG 70-2 i.HOC SFC A CSG 90-2 i.HOC SFC A CSG 120-2 i.HOC SFC A
לחץ עבודה bar 6 8 6 8 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 3.12 - 7.71 3.47 - 6.62 3.23 - 9.58 3.47 - 8.32 4.51 - 12.41 5.08 - 11.3 4.81 - 10.1
לחץ חיובי מקסימלי bar 9 6 9 8 10
הספק המנוע נומינלי kW 55 55 75
נקודת טל - לחץ °C -31 -35 -25 -33 -21 -30 -34
מידות
ג X ר X א mm 		3,140 x 1,660 x 2,145 3,140 x 1,660 x 2,145 3,140 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
רמת הרעש dB(A) 71 72 73
משקל kg 3,080 3,080 3,120

דגםCSG 130-2 i.HOC SFC A
לחץ עבודה bar 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.64 - 13.41 5.05 - 13.3 5.47 - 12.7
לחץ חיובי מקסימלי bar 10
הספק המנוע נומינלי kW 90
נקודת טל - לחץ °C -23 -28 -32
מידות
ג X ר X א mm 		3,140 x 1,660 x 2,145
קוטר חיבור אוויר דחוסDN65 PN16 DIN
רמת הרעש dB(A) 74
משקל kg 3,200

מייבש קירור בנוסף

דגםABT 130
צריכת חשמל kW 1.38
נקודת טל - לחץ °C 3
קררR-513A
פוטנציאל התחממות631
נפח קרר kg 1.5
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 0.9
מסלול קירור הרמטי-

מפרט טכני DSG-2 A

גרסת סטנדרט

דגםDSG 140-2 A DSG 180-2 A DSG 220-2 A
לחץ עבודה bar 8 10 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
לחץ חיובי מקסימלי bar 8 10 4 6 8 10 4 6 8 10
הספק המנוע נומינלי kW 90 110 132
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 77 78 78
משקל kg 3,400 3,550 3,650

דגםDSG 260-2 A DSG 290-2 A
לחץ עבודה bar 4 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 28.61 26.1 26 22.9 28.55 28.5 26
לחץ חיובי מקסימלי bar 4 8 10 8 10
הספק המנוע נומינלי kW 160 200
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 81
משקל kg 3,800 4,000

גרסה SFC

דגםDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
לחץ עבודה bar 4 6 8 10 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
לחץ חיובי מקסימלי bar 6 10 8.5 10 7 10
הספק המנוע נומינלי kW 110 132 160
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 79 80
משקל kg 4,150 4,250 4,400

דגםDSG 290-2 SFC A
לחץ עבודה bar 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
לחץ חיובי מקסימלי bar 8.5 10
הספק המנוע נומינלי kW 200
מידות
ג X ר X א mm 		3,435 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN
רמת הרעש dB(A) 82
משקל kg 4,600

גרסה RD

דגםDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
לחץ עבודה bar 8 10 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
לחץ חיובי מקסימלי bar 8 10 6 8 10 6 8 10
הספק המנוע נומינלי kW 90 110 132
נקודת טל - לחץ °C -34 -36 -26 -33 -36 -26 -33 -35
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 77 78 78
משקל kg 4,500 4,650 4,750

דגםDSG 260-2 i.HOC A DSG 290-2 i.HOC A
לחץ עבודה bar 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 26.1 26 22.9 28.55 28.5 26
לחץ חיובי מקסימלי bar 8 10 8 10
הספק המנוע נומינלי kW 160 200
נקודת טל - לחץ °C -25 -32 -34 -24 -31 -33
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 81
משקל kg 4,900 5,100

גרסה RD SFC

דגםDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
לחץ עבודה bar 6 8 10 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
לחץ חיובי מקסימלי bar 6 10 8.5 10 7 10
הספק המנוע נומינלי kW 110 132 160
נקודת טל - לחץ °C -26 -33 -36 -26 -32 -35 -25 -31 -34
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
רמת הרעש dB(A) 79 79 80
משקל kg 5,250 5,350 5,500

דגםDSG 290-2 i.HOC SFC A
לחץ עבודה bar 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
לחץ חיובי מקסימלי bar 8.5 10
הספק המנוע נומינלי kW 200
נקודת טל - לחץ °C -24 -30 -33
מידות
ג X ר X א mm 		4,270 x 1,750 x 2,385
קוטר חיבור אוויר דחוסDN80 PN16 DIN
רמת הרעש dB(A) 82
משקל kg 5,700

מפרט טכני FSG-2 A

גרסת סטנדרט

דגםFSG 300-2 A FSG 350-2 A FSG 420-2 A
לחץ עבודה bar 4 6 8 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 35.12 29.4 29.3 42.15 37.3 34.9 29.2 50.14 45.7 42 37.1
לחץ חיובי מקסימלי bar 4 8 4 6 8 10 4 6 8 10
הספק המנוע נומינלי kW 160 200 250
מידות
ג X ר X א mm 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
קוטר חיבור אוויר דחוסDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
רמת הרעש dB(A) 78 78 80
משקל kg 5,550 5,750 5,950

דגםFSG 450-2 A FSG 500-2 A
לחץ עבודה bar 6 8 10 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 50.1 45.6 41.9 50 45.6
לחץ חיובי מקסימלי bar 6 8 10 8 10
הספק המנוע נומינלי kW 315 315
מידות
ג X ר X א mm 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
קוטר חיבור אוויר דחוסDN150 PN16 DIN DN150 PN16 DIN
רמת הרעש dB(A) 81 82
משקל kg 6,250 6,250

גרסה SFC

דגםFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
לחץ עבודה bar 4 6 8 10 4 6 8 10 4 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 12.95 - 45.84 14.79 - 42.18 16.63 - 38.52 18.48 - 34.85 15.48 - 50.77 16.94 - 48.66 18.41 - 44.93 19.88 - 41.21 15.48 - 50.77 16.94 - 50.7 18.4 - 50.63 19.88 - 48.59
לחץ חיובי מקסימלי bar 10 10 10
הספק המנוע נומינלי kW 250 315 355
מידות
ג X ר X א mm 		3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730 3,860 x 2,075 x 2,730
קוטר חיבור אוויר דחוסDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
רמת הרעש dB(A) 81 83 84
משקל kg 6,550 7,000 7,600

גרסה RD

דגםFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
לחץ עבודה bar 6 8 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 29.4 29.3 37.3 34.9 29.2 45.7 42 37.1
לחץ חיובי מקסימלי bar 8 6 8 10 6 8 10
הספק המנוע נומינלי kW 160 200 250
נקודת טל - לחץ °C -22 -31 -20 -29 -34 -19 -28 -32
מידות
ג X ר X א mm 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
קוטר חיבור אוויר דחוסDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
רמת הרעש dB(A) 78 78 80
משקל kg 6,750 6,950 7,150

דגםFSG 450-2 i.HOC A FSG 500-2 i.HOC A
לחץ עבודה bar 8 10 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 45.6 41.9 50 45.6
לחץ חיובי מקסימלי bar 8 10 8 10
הספק המנוע נומינלי kW 315 315
נקודת טל - לחץ °C -27 -31 -26 -30
מידות
ג X ר X א mm 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
קוטר חיבור אוויר דחוסDN150 PN16 DIN DN150 PN16 DIN
רמת הרעש dB(A) 81 82
משקל kg 7,450 7,450

גרסה RD SFC

דגםFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
לחץ עבודה bar 6 8 10 6 8 10 6 8 10
ספיקה מערכת שלמה בלחץ עבודה m³/min 14.79 - 42.18 16.63 - 38.52 18.48 - 34.85 16.94 - 48.66 18.41 - 44.93 19.88 - 41.21 16.94 - 50.7 18.4 - 50.63 19.88 - 48.59
לחץ חיובי מקסימלי bar 10 10 10
הספק המנוע נומינלי kW 250 315 355
נקודת טל - לחץ °C -22 -28 -32 -18 -26 -31 -21 -26 -29
מידות
ג X ר X א mm 		4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730 4,630 x 2,075 x 2,730
קוטר חיבור אוויר דחוסDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
רמת הרעש dB(A) 81 83 84
משקל kg 7,750 8,200 8,800

הדפסה
