מדחסים בורגיים נטולי שמן, מקוררי מים

יעילות אנרגטית היא מעל הכל

עלויות הרכישה ותחזוקת המדחס מהווים חלק קטן בלבד מתוך סך העלויות הכרוכות בהפעלתו. עלויות האנרגיה מהוות את החלק העיקרי בהוצאות הפעלת מערכות אוויר דחוס. כספק מוביל של מערכות אוויר דחוס, אנו מציעים תכנון פרטני המותאם לצרכים המדויקים שלך, תחנת אוויר דחוס חסכונית באנרגיה ושירות אמין. אנחנו השותפים שלך לאורך כל חיי השירות של תחנת האוויר הדחוס.

גלה עוד על ניהול מחזור חיים!

הפעלה יעילה ואמינה

הבקר SIGMA CONTROL 2 המובנה מבצע התאמה בין הייצור לצריכת האוויר הדחוס ומבטיח הפעלה יעילה ואמינה. הוא מבטיח אינטראקציה מלאה בין כל החלקים המובנים של המערכת. כל הרכיבים המחוברים ואת מצבי העבודה מנוטרים ומבוקרים. פונקציות תקשורת מגוונות מציעות אפשרויות רבות כולל חיבור המכונה לטכנולוגיית בקרה אחרת (SCADA).

פתרונות איכותיים

משכך (damper) רעידות חסר סיבים

משכך הרעידות החדש של KAESER מצמצם עד המינימום את מפל הלחץ. בגרסה ללא סיבים, איכות האוויר הדחוס נשמרת.

מפריד משקעים יעיל מאוד

מפריד המשקעים המותקן אחרי המצננים מפריד את המשקעים ביעילות. הודות לעיצובו החדיש המיועד לזרימת אוויר מקסימלית, מפל הלחץ הוא מינימלי.

מקסימום חיסכון עם מיחזור האנרגיה

השימוש החוזר של חום המדחס - פשוט ויעיל

עם המערכת המשולבת למיחזור חום, ניתן להשתמש באנרגיית החום של המדחס לחימום אולמות, לאוויר תהליכי או גם לחימום מים עד 90‎ °C. ההשקעה מחזירה את עצמה בפחות משנה.

מים חמים עד 90‎ °C +

ישנן דרכים רבות להשתמש באנרגיית חום. מיחזור החום יכול לספק מים חמים עד 90‎ °C לצרכים שונים.

מיחזור חום - הרווח כולו שלך!

מפתיעה מאוד העובדה כי ניתן להפוך לחום כמעט 100% מהאנרגיה המופקת על ידי מדחס. למעלה מ- 96% מאותה אנרגיה ניתן להסב למטרות חימום.

זמינות מקסימלית למרות מיחזור האנרגיה

Maximum availability with optional internal water circulation loop.

מערכת מים שלמה פנימית (עם משאבה, מיכל התרחבות, שסתום ביטחון וכו') זמינה כדי להבטיח המשך הפעלה מלאה ובטוחה של המדחס במהלך ביצוע טיפולים במסלול המים של מערכת מיחזור החום

מיחזור חום אמין ומותאם לצרכים

המדחסים עם מערכת משולבת של מחזור חום מצוידים, למען הביטחון המלא במערכת מים משנית. ההפרדה בין מערכת המים הראשית למערכת המים המשנית מבטיחה בו זמנית אספקת אוויר דחוס אמינה ומחזור חום אופטימלי. היא מאפשרת בנוסף את הגמישות הנחוצה כאשר מחברים או מנתקים את קירור השמן ממערכת מיחזור החום בהתאם לצרכים.

אופציות

רגלי מכונה מתברגות

תומכות כדי לקבע את המכונה לרצפה

מיחזור חום

מערכת מיחזור חום משולבת הכוללת מחליף חום לוחות, מחליף חום (מים/מים), משאבה, מיכל התרחבות ושסתומי בקרת מים.

חיבור אוויר חם

שימוש ישיר באוויר החם, למשל כאוויר תהליכי או בשביל מייבשי הספיחה לחימום אוויר הרענון.
בדגמים מסוימים, ניתן לכוון את טמפרטורת האוויר החם.

מפרט טכני CSG W

גרסת סטנדרט

דגם	CSG 60 W			CSG 75 W			CSG 95 W
לחץ עבודה bar	6	8.6	11	6	8.6	11	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	6.99	5.79	4.93	8.41	7.3	6.31	10.08	8.96	7.67
לחץ חיובי מקסימלי bar	6	8.6	11	6	8.6	11	6	8.6	11
הספק המנוע נומינלי kW	37			45			55
מידות ג X ר X א mm	2,200 x 1,530 x 1,960			2,200 x 1,530 x 1,960			2,200 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN			DN65 PN16 DIN			DN65 PN16 DIN
רמת הרעש dB(A)	65			66			67
משקל kg	2,500			2,550			2,550

דגם	CSG 125 W			CSG 150 W
לחץ עבודה bar	6	8.6	11	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	13.55	12.45	11.5	15.3	14.73	13.64
לחץ חיובי מקסימלי bar	6	8.6	11	6	8.6	11
הספק המנוע נומינלי kW	75			90
מידות ג X ר X א mm	2,200 x 1,530 x 1,960			2,200 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN			DN65 PN16 DIN
רמת הרעש dB(A)	68			69
משקל kg	2,550			2,800

גרסה SFC

דגם	CSG 75 SFC W		CSG 95 SFC W			CSG 125 SFC W
לחץ עבודה bar	6	8.6	6	8.6	11	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	4.24 - 8.56	4.22 - 7.28	4.94 - 9.96	4.93 - 9.03	4.93 - 8.15	5.43 - 13.68	5.42 - 12.26	5.15 - 10.92
לחץ חיובי מקסימלי bar	8.6		8.6		11	8.6		11
הספק המנוע נומינלי kW	55		55		75	75
מידות ג X ר X א mm	2,200 x 1,530 x 1,960		2,200 x 1,530 x 1,960			2,200 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN		DN65 PN16 DIN			DN65 PN16 DIN
רמת הרעש dB(A)	67		68			69
משקל kg	2,500		2,500		2,550	2,550

דגם	CSG 150 SFC W
לחץ עבודה bar	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	5.44 - 16.4	5.42 - 14.82	5.41 - 13.6
לחץ חיובי מקסימלי bar	6	11
הספק המנוע נומינלי kW	90
מידות ג X ר X א mm	2,200 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN
רמת הרעש dB(A)	70
משקל kg	2,600

גרסה RD

דגם	CSG 60 i.HOC W			CSG 75 i.HOC W			CSG 95 i.HOC W
לחץ עבודה bar	6	8.6	11	6	8.6	11	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	6.99	5.79	4.93	8.41	7.3	6.31	10.08	8.96	7.67
לחץ חיובי מקסימלי bar	6	8.6	11	6	8.6	11	6	8.6	11
הספק המנוע נומינלי kW	37			45			55
נקודת טל - לחץ °C	-			-			-
מידות ג X ר X א mm	2,900 x 1,530 x 1,960			2,900 x 1,530 x 1,960			2,900 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN			DN65 PN16 DIN			DN65 PN16 DIN
רמת הרעש dB(A)	65			66			67
משקל kg	3,200			3,250			3,250

דגם	CSG 125 i.HOC W			CSG 150 i.HOC W
לחץ עבודה bar	6	8.6	11	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	13.55	12.45	11.5	15.3	14.73	13.64
לחץ חיובי מקסימלי bar	6	8.6	11	6	8.6	11
הספק המנוע נומינלי kW	75			90
נקודת טל - לחץ °C	-			-
מידות ג X ר X א mm	2,900 x 1,530 x 1,960			2,900 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN			DN65 PN16 DIN
רמת הרעש dB(A)	68			69
משקל kg	3,250			3,500

גרסה RD SFC

דגם	CSG 75 i.HOC SFC W		CSG 95 i.HOC SFC W			CSG 125 i.HOC SFC W
לחץ עבודה bar	6	8.6	6	8.6	11	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	4.24 - 8.58	4.22 - 7.28	4.94 - 9.96	4.93 - 9.03	4.93 - 8.15	5.43 - 13.69	5.42 - 12.26	5.15 - 10.92
לחץ חיובי מקסימלי bar	8.6		8.6		11	8.6		11
הספק המנוע נומינלי kW	55		55		75	75
נקודת טל - לחץ °C	-		-			-
מידות ג X ר X א mm	2,900 x 1,530 x 1,960		2,900 x 1,530 x 1,960			2,900 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN		DN65 PN16 DIN			DN65 PN16 DIN
רמת הרעש dB(A)	67		68			69
משקל kg	3,200		3,200		3,250	3,250

דגם	CSG 150 i.HOC SFC W
לחץ עבודה bar	6	8.6	11
ספיקה מערכת שלמה בלחץ עבודה m³/min	5.44 - 16.41	5.42 - 14.84	5.41 - 13.6
לחץ חיובי מקסימלי bar	6	11
הספק המנוע נומינלי kW	90
נקודת טל - לחץ °C	-
מידות ג X ר X א mm	2,900 x 1,530 x 1,960
קוטר חיבור אוויר דחוס	DN65 PN16 DIN
רמת הרעש dB(A)	70
משקל kg	3,300

מייבש קירור בנוסף

דגם	ABT 130	ABT 150
צריכת חשמל kW	1.38	1.35
נקודת טל - לחץ °C	3	3
קרר	R-513A	R-513A
פוטנציאל התחממות	631	631
נפח קרר kg	1.5	1.1
נפח קרר - שווה ערך ל- ‎ CO‎ _{‎ 2} t	0.9	0.69
מסלול קירור הרמטי	-	-

מפרט טכני DSG-2 W

גרסת סטנדרט

דגם	DSG 140-2 W		DSG 180-2 W				DSG 220-2 W
לחץ עבודה bar	8	10	4	6	8	10	4	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	13.18	13.12	21.7	19.2	18.4	16.1	26.15	23	21.6	19.1
לחץ חיובי מקסימלי bar	8	10	4	6	8	10	4	6	8	10
הספק המנוע נומינלי kW	90		110				132
מידות ג X ר X א mm	3,435 x 1,750 x 2,060		3,435 x 1,750 x 2,060				3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN		DN80 PN16 DIN				DN80 PN16 DIN
רמת הרעש dB(A)	69		70				71
משקל kg	3,100		3,250				3,350

דגם	DSG 260-2 W				DSG 290-2 W
לחץ עבודה bar	4	6	8	10	4	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	28.61	26.1	26	22.9	28.6	28.55	28.5	26
לחץ חיובי מקסימלי bar	4	8		10	8			10
הספק המנוע נומינלי kW	160				200
מידות ג X ר X א mm	3,435 x 1,750 x 2,060				3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN				DN80 PN16 DIN
רמת הרעש dB(A)	74				75
משקל kg	3,500				3,700

גרסה SFC

דגם	DSG 180-2 SFC W				DSG 220-2 SFC W				DSG 260-2 SFC W
לחץ עבודה bar	4	6	8	10	4	6	8	10	4	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	8.58 - 22.52	9.46 - 20.79	8.51 - 18.56	9.54 - 16.43	7.84 - 22.51	8.68 - 22.45	9.51 - 21.8	9.95 - 19.5	8.59 - 27.71	9.36 - 27.66	9.62 - 25.44	10.3 - 23.3
לחץ חיובי מקסימלי bar	6		10		8.5			10	7		10
הספק המנוע נומינלי kW	110				132				160
מידות ג X ר X א mm	3,435 x 1,750 x 2,060				3,435 x 1,750 x 2,060				3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN				DN80 PN16 DIN				DN80 PN16 DIN
רמת הרעש dB(A)	71				72				75
משקל kg	3,850				3,950				4,100

דגם	DSG 290-2 SFC W
לחץ עבודה bar	4	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	9.07 - 30.09	10.27 - 30.05	11.47 - 30	12.33 - 28
לחץ חיובי מקסימלי bar	8.5			10
הספק המנוע נומינלי kW	200
מידות ג X ר X א mm	3,435 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN
רמת הרעש dB(A)	76
משקל kg	4,300

גרסה RD

דגם	DSG 140-2 i.HOC W		DSG 180-2 i.HOC W			DSG 220-2 i.HOC W
לחץ עבודה bar	8	10	6	8	10	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	13.18	13.12	19.2	18.4	16.1	23	21.6	19.1
לחץ חיובי מקסימלי bar	8	10	6	8	10	6	8	10
הספק המנוע נומינלי kW	90		110			132
נקודת טל - לחץ °C	-32	-36	-24	-33	-36	-24	-33	-36
מידות ג X ר X א mm	4,270 x 1,750 x 2,060		4,270 x 1,750 x 2,060			4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN		DN80 PN16 DIN			DN80 PN16 DIN
רמת הרעש dB(A)	69		70			71
משקל kg	4,200		4,350			4,450

דגם	DSG 260-2 i.HOC W			DSG 290-2 i.HOC W
לחץ עבודה bar	6	8	10	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	26.1	26	22.9	28.55	28.5	26
לחץ חיובי מקסימלי bar	8		10	8		10
הספק המנוע נומינלי kW	160			200
נקודת טל - לחץ °C	-25	-33	-36	-24	-33	-36
מידות ג X ר X א mm	4,270 x 1,750 x 2,060			4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN			DN80 PN16 DIN
רמת הרעש dB(A)	74			75
משקל kg	4,600			4,800

גרסה RD SFC

דגם	DSG 180-2 i.HOC SFC W			DSG 220-2 i.HOC SFC W			DSG 260-2 i.HOC SFC W
לחץ עבודה bar	6	8	10	6	8	10	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	9.46 - 20.79	8.51 - 18.56	9.54 - 16.43	8.68 - 22.45	9.51 - 21.8	9.95 - 19.5	9.36 - 27.66	9.62 - 25.44	10.3 - 23.3
לחץ חיובי מקסימלי bar	6	10		8.5		10	7	10
הספק המנוע נומינלי kW	110			132			160
נקודת טל - לחץ °C	-24	-32	-36	-25	-33	-36	-25	-33	-36
מידות ג X ר X א mm	4,270 x 1,750 x 2,060			4,270 x 1,750 x 2,060			4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN			DN80 PN16 DIN			DN80 PN16 DIN
רמת הרעש dB(A)	71			72			75
משקל kg	4,950			5,050			5,200

דגם	DSG 290-2 i.HOC SFC W
לחץ עבודה bar	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	10.27 - 30.05	11.47 - 30	12.33 - 28
לחץ חיובי מקסימלי bar	8.5		10
הספק המנוע נומינלי kW	200
נקודת טל - לחץ °C	-25	-33	-36
מידות ג X ר X א mm	4,270 x 1,750 x 2,060
קוטר חיבור אוויר דחוס	DN80 PN16 DIN
רמת הרעש dB(A)	76
משקל kg	5,400

מפרט טכני FSG-2 W

גרסת סטנדרט

דגם	FSG 300-2 W			FSG 350-2 W				FSG 420-2 W
לחץ עבודה bar	4	6	8	4	6	8	10	4	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	35.12	29.4	29.3	42.15	37.3	34.9	29.2	50.14	45.7	42	37.1
לחץ חיובי מקסימלי bar	4	8		4	6	8	10	4	6	8	10
הספק המנוע נומינלי kW	160			200				250
מידות ג X ר X א mm	3,650 x 2,075 x 2,220			3,650 x 2,075 x 2,220				3,650 x 2,075 x 2,220
קוטר חיבור אוויר דחוס	DN150 PN16 DIN			DN150 PN16 DIN				DN150 PN16 DIN
רמת הרעש dB(A)	74			75				75
משקל kg	5,250			5,450				5,650

דגם	FSG 450-2 W			FSG 500-2 W		FSG 520-2 W
לחץ עבודה bar	6	8	10	8	10	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	50.1	45.6	41.9	50	45.6	50
לחץ חיובי מקסימלי bar	6	8	10	8	10	10
הספק המנוע נומינלי kW	315			315		355
מידות ג X ר X א mm	3,650 x 2,075 x 2,220			3,650 x 2,075 x 2,220		3,650 x 2,075 x 2,220
קוטר חיבור אוויר דחוס	DN150 PN16 DIN			DN150 PN16 DIN		DN150 PN16 DIN
רמת הרעש dB(A)	75			76		77
משקל kg	5,950			5,950		6,550

גרסה SFC

דגם	FSG 420-2 SFC W				FSG 500-2 SFC W				FSG 520-2 SFC W
לחץ עבודה bar	4	6	8	10	4	6	8	10	4	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	12.95 - 48.53	14.79 - 44.56	16.63 - 40.57	18.48 - 36.54	15.48 - 50.77	16.94 - 50.7	18.41 - 47.53	19.88 - 43.57	15.48 - 50.77	16.94 - 50.7	18.41 - 50.64	19.88 - 50.57
לחץ חיובי מקסימלי bar	10				10				10
הספק המנוע נומינלי kW	250				315				355
מידות ג X ר X א mm	3,650 x 2,075 x 2,220				3,650 x 2,075 x 2,220				3,650 x 2,075 x 2,220
קוטר חיבור אוויר דחוס	DN150 PN16 DIN				DN150 PN16 DIN				DN150 PN16 DIN
רמת הרעש dB(A)	76				77				78
משקל kg	6,250				6,700				7,300

גרסה RD

דגם	FSG 300-2 i.HOC W		FSG 350-2 i.HOC W			FSG 420-2 i.HOC W
לחץ עבודה bar	6	8	6	8	10	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	29.4	29.3	37.3	34.9	29.2	45.7	42	37.1
לחץ חיובי מקסימלי bar	8		6	8	10	6	8	10
הספק המנוע נומינלי kW	160		200			250
נקודת טל - לחץ °C	-22	-30	-22	-31	-35	-22	-31	-35
מידות ג X ר X א mm	4,475 x 2,075 x 2,220		4,475 x 2,075 x 2,220			4,475 x 2,075 x 2,220
קוטר חיבור אוויר דחוס	DN150 PN16 DIN		DN150 PN16 DIN			DN150 PN16 DIN
רמת הרעש dB(A)	74		75			75
משקל kg	6,400		6,600			6,800

דגם	FSG 450-2 i.HOC W			FSG 500-2 i.HOC W		FSG 520-2 i.HOC W
לחץ עבודה bar	6	8	10	8	10	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	50.1	45.6	41.9	50	45.6	50
לחץ חיובי מקסימלי bar	6	8	10	8	10	10
הספק המנוע נומינלי kW	315			315		355
נקודת טל - לחץ °C	-22	-31	-35	-31	-35	-35
מידות ג X ר X א mm	4,475 x 2,075 x 2,220			4,475 x 2,075 x 2,220		4,475 x 2,075 x 2,220
קוטר חיבור אוויר דחוס	DN150 PN16 DIN			DN150 PN16 DIN		DN150 PN16 DIN
רמת הרעש dB(A)	75			76		77
משקל kg	7,100			7,100		7,700

גרסה RD SFC

דגם	FSG 420-2 i.HOC SFC W			FSG 500-2 i.HOC SFC W			FSG 520-2 i.HOC SFC W
לחץ עבודה bar	6	8	10	6	8	10	6	8	10
ספיקה מערכת שלמה בלחץ עבודה m³/min	14.79 - 44.56	16.63 - 40.57	18.48 - 36.54	16.94 - 50.7	18.41 - 47.53	19.88 - 43.57	16.94 - 50.7	18.41 - 50.64	19.88 - 50.57
לחץ חיובי מקסימלי bar	10			10			10
הספק המנוע נומינלי kW	250			315			355
נקודת טל - לחץ °C	-25	-31	-35	-23	-30	-35	-23	-30	-35
מידות ג X ר X א mm	4,475 x 2,075 x 2,220			4,475 x 2,075 x 2,220			4,475 x 2,075 x 2,220
קוטר חיבור אוויר דחוס	DN150 PN16 DIN			DN150 PN16 DIN			DN150 PN16 DIN
רמת הרעש dB(A)	76			77			78
משקל kg	7,400			7,850			8,450

מדחס בורגי נטול שמן, מקורר מים

מדחסים קומפקטיים החוסכים באנרגיה

הנקודות החזקות של מדחסים מקוררי מים הסדרה CSG

מדחסים קומפקטיים וקירור מושלם

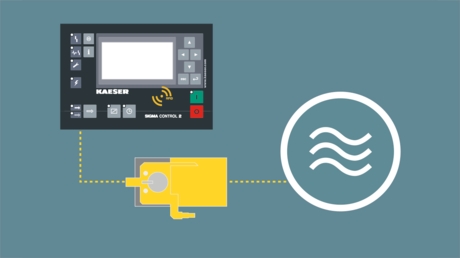

זרימת מי קירור אופטימלית

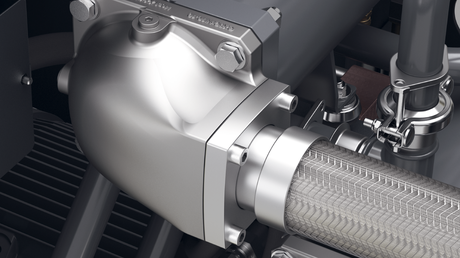

מפל לחץ מינימלי

המדחס הבורגי, נטול שמן ומקורר מים - בהרחבה

משכך (damper) רעידות חסר סיבים

מפריד משקעים יעיל מאוד

השימוש החוזר של חום המדחס - פשוט ויעיל

מים חמים עד 90‎ °C +

מיחזור חום - הרווח כולו שלך!

זמינות מקסימלית למרות מיחזור האנרגיה

מיחזור חום אמין ומותאם לצרכים

רגלי מכונה מתברגות

מיחזור חום

חיבור אוויר חם

גרסת סטנדרט

גרסה SFC

גרסה RD

גרסה RD SFC

מייבש קירור בנוסף

גרסת סטנדרט

גרסה SFC

גרסה RD

גרסה RD SFC

גרסת סטנדרט

גרסה SFC

גרסה RD

גרסה RD SFC

אוויר דחוס איכותי "בשביל החלב"
