מדחסים בוכנתיים לביצועים גבוהים: הבוסטים מהסדרה N

כרטיס הכניסה לביצועים גבוהים

הבוסטרים מהסדרה N "מקפיצים" את הלחץ ברשת עד 45‎ bar. Kaeser מציעה טווח רחב של בוסטרים בוכנתיים בעלי ביצועים גבוהים, המותאמים בצורה מושלמת למדחסי KAESER הבורגיים ולתחנות השלמות SIGMA PET AIR.

הבוסטרים מהסדרה N מוצעים עם אחד או שני צילינדרים. להלן נתוני הביצוע שלהם:

  • לחץ התחלתי עד 15‎ bar – לחץ ביציאה עד 45‎ bar
  • ספיקת אוויר: 0.27‎ – 5.49‎  m³/min

קיימים יישומים שבנוסף לאוויר בקרה ולאוויר תהליכי, יש צורך בתחנות עבודה מסוימות באוויר דחוס בלחץ גבוה. הרבה יותר חסכוני להפעיל בוסטר מאשר לתכנן מערכת שלמה ללחץ גבוה שנחוץ רק לצרכנים נקודתיים. ייצור בקבוקי PET הוא דוגמה טובה לצורך שכזה.

היתרונות שלך

  • לחץ גבוה מובטח:
    פריטים חדשניים כמו הסיכה בלחץ או הקירור היעיל של הצילינדרים, מבטיחים חיי שירות ארוכים ותחזוקה נמוכה. בנוסף המערכת יכולה לפעול ברצף בלחץ המקסימלי של 45‎ bar.
  • צריכת שמן מינימלית:
    הצילינדרים בעלי האיכויות הגבוהה נהנים מגימור מושקע ומשכבת הגנה מיוחדת. איכות הציוד מאפשרת צריכת שמן נמוכה לאורך כל חיי השירות של המכונה.
  • אוויר דחוס קר:
    המצננים האחרונים של הבוסטרים (שלושה צילינדרים) מצוידים במאווררים נפרדים: טמפרטורת האוויר הדחוס ביציאה נשארת נמוכה. ניתן בנוסף לצייד את הבוסטרים במצננים אחרונים מקוררי מים כדי להשיג טמפרטורות עוד יותר נמוכות.
חיסכון בהוצאות אנרגיה
עלויות מחזור חיים

המנועים החשמליים Premium Efficiency מספקים ביצועים יוצאי דופן וצריכת אנרגיה מאוד נמוכה. טמפרטורת ההפעלה הנמוכה מספקת יתרון נוסף.



המוצר בהרחבה

דגמים

לצריכה נמוכה

N 60 G to N 153 G boosters, air-cooled

הדגמים הקטנים עונים לצורכי ספיקה נמוכה בלחץ מקסימלי של 40‎ bar. מדחסים אלה מצוידים בבלוק דחיסה עם צילינדר אחר או שניים בהנעת מנוע יעיל של 4‎ kW במקסימום. חברת KAESER מייצרת בעצמה את הבלוק כדי להבטיח את האיכות הבלתי מתפרשת של מוצריה.

לצריכה בינונית וגבוהה

N 253 G to N 502 G boosters, air-cooled

הדגמים הבינוניים והגדולים נותנים מענה נדרש כשהספיקה יחסית גבוהה והלחץ המקסימלי מגיע עד 45‎ bar. בלב כל מדחס ישנה יחידת דחיסה עם שניים או שלושה צילינדרים בעלי איכות גבוהה ויעילות יוצאת דופן. המנועים החשמליים Premium-efficiency עד 45‎ kW מספקים ביצועים אופטימליים בצריכת אנרגיה (IE2 עד 18.5‎ kW ו- IE3 החל מ- 18.5‎ kW)

N 2001 G booster, air-cooled

הדגם N2001 G מקורר מים מצויד במצנן נפרד ומאוורר. כך, הפרשי טמפרטורת האוויר הדחוס בכניסה וביציאה (ΔT) נשארים בטווח מוגבל. ניתן גם לצייד את הדגם N 2001 G במצנן אחרון מקורר מים. כך הערך ΔT יכול להישמר על 5‎ K בערך גם כשטמפרטורת הסביבה גבוהה.

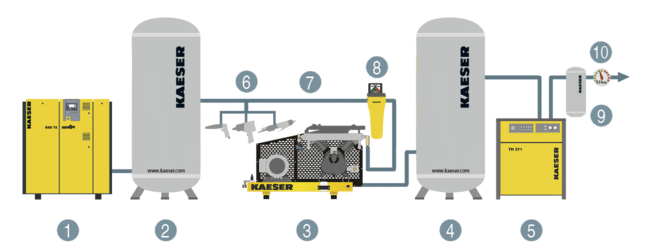

דוגמה להתקנה
Component layout of a compressed air station with boosters up to 45 bar
  1. מדחס בורגי
  2. מיכלי אוויר דחוס
  3. בוסטר
  4. מיכל אוויר דחוס "לחץ גבוה"
  5. מייבש קירור "לחץ גבוה"
  1. כלים פניאומטיים
  2. רשת לחץ נמוך עד 13‎ bar
  3. מסנן
  4. מסנן מיקרון לחץ גבוה
  5. רשת אוויר דחוס 45‎ bar

מערכת אוויר דחוס עם בוסטר עד 45‎ bar

מפרט טכני N 60-G

גרסת סטנדרט

דגםN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
לחץ יניקה bar 5 7.5 10
לחץ יציאה bar 20 30 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 0.27 0.38 0.53
נפח יניקה m³/min 0.4 0.57 0.73
ניצולת הבוכנה m³/min 0.07 0.07 0.07
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,150 1,150 1,150
מספר בוכנה 1 1 1
הספק המנוע נומינלי kW 2.2 2.2 2.2
רמת הרעש dB(A) 74 74 74
חיבור אוויר דחוס, יניקהG ½ G ½ G ½
חיבור אוויר דחוס, יציאהG ½ G ½ G ½
מידות
ג X ר X א mm
920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
משקל kg 70 70 70

דגםN 60 13/35 bar
לחץ יניקה bar 13
לחץ יציאה bar 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 0.75
נפח יניקה m³/min 0.93
ניצולת הבוכנה m³/min 0.07
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,150
מספר בוכנה 1
הספק המנוע נומינלי kW 2.2
רמת הרעש dB(A) 74
חיבור אוויר דחוס, יניקהG ½
חיבור אוויר דחוס, יציאהG ½
מידות
ג X ר X א mm
920 x 450 x 550
משקל kg 70

מפרט טכני N 153-G

גרסת סטנדרט

דגםN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
לחץ יניקה bar 5 5 7.5
לחץ יציאה bar 15 20 15
ספיקה מערכת שלמה בלחץ עבודה m³/min 0.67 0.57 1.03
נפח יניקה m³/min 0.89 0.89 1.27
ניצולת הבוכנה m³/min 0.15 0.15 0.15
בלוק דחיסה/מהירות יחידת הדחיסה rpm 650 650 650
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 2.2 4 2.2
רמת הרעש dB(A) 74 74 74
חיבור אוויר דחוס, יניקהG ¾ G ¾ G ¾
חיבור אוויר דחוס, יציאהG ½ G ½ G ½
מידות
ג X ר X א mm
1,390 x 720 x 820 1,390 x 720 x 820 1,390 x 720 x 820
משקל kg 255 255 255

דגםN 153 10/15 bar N 153 10/40 bar N 153 13/40 bar
לחץ יניקה bar 10 10 13
לחץ יציאה bar 15 40 40
ספיקה מערכת שלמה בלחץ עבודה m³/min 1.4 0.89 1.33
נפח יניקה m³/min 1.64 1.64 2.08
ניצולת הבוכנה m³/min 0.15 0.15 0.15
בלוק דחיסה/מהירות יחידת הדחיסה rpm 650 650 650
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 2.2 4 4
רמת הרעש dB(A) 74 74 74
חיבור אוויר דחוס, יניקהG ¾ G ¾ G ¾
חיבור אוויר דחוס, יציאהG ½ G ½ G ½
מידות
ג X ר X א mm
1,390 x 720 x 820 1,390 x 720 x 820 1,390 x 720 x 820
משקל kg 255 255 255

מפרט טכני N 253-G

גרסת סטנדרט

דגםN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 20 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 0.99 1.72 1.45
נפח יניקה m³/min 1.56 2.21 2.21
ניצולת הבוכנה m³/min 0.26 0.26 0.26
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,135 1,135 1,135
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 7.5 7.5 11
רמת הרעש dB(A) 76 76 76
חיבור אוויר דחוס, יניקהG ¾ G ¾ G ¾
חיבור אוויר דחוס, יציאהG ½ G ½ G ½
מידות
ג X ר X א mm
1,390 x 730 x 810 1,390 x 730 x 810 1,390 x 730 x 810
משקל kg 290 290 290

דגםN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
לחץ יניקה bar 10 10 13
לחץ יציאה bar 25 45 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.27 1.91 3.05
נפח יניקה m³/min 2.86 2.86 3.64
ניצולת הבוכנה m³/min 0.26 0.26 0.26
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,135 1,135 1,135
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 7.5 11 7.5
רמת הרעש dB(A) 76 76 76
חיבור אוויר דחוס, יניקהG ¾ G ¾ G ¾
חיבור אוויר דחוס, יציאהG ½ G ½ G ½
מידות
ג X ר X א mm
1,390 x 730 x 810 1,390 x 730 x 810 1,390 x 730 x 810
משקל kg 290 290 290

דגםN 253 13/45 bar
לחץ יניקה bar 13
לחץ יציאה bar 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.68
נפח יניקה m³/min 3.64
ניצולת הבוכנה m³/min 0.26
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,135
מספר בוכנה 2
הספק המנוע נומינלי kW 11
רמת הרעש dB(A) 76
חיבור אוויר דחוס, יניקהG ¾
חיבור אוויר דחוס, יציאהG ½
מידות
ג X ר X א mm
1,390 x 730 x 810
משקל kg 290

מפרט טכני N 351-G

גרסת סטנדרט

דגםN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 1.58 2.53 2.31
נפח יניקה m³/min 2.29 3.25 3.25
ניצולת הבוכנה m³/min 0.38 0.38 0.38
בלוק דחיסה/מהירות יחידת הדחיסה rpm 950 950 950
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 11 11 15
רמת הרעש dB(A) 77 77 77
חיבור אוויר דחוס, יניקהG ¾ G ¾ G ¾
חיבור אוויר דחוס, יציאהG ¾ G ¾ G ¾
מידות
ג X ר X א mm
1,550 x 880 x 1,020 1,550 x 880 x 1,020 1,550 x 880 x 1,020
משקל kg 415 415 415

דגםN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
לחץ יניקה bar 10 10 13
לחץ יציאה bar 25 45 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 3.49 3.04 4.63
נפח יניקה m³/min 4.2 4.2 5.34
ניצולת הבוכנה m³/min 0.38 0.38 0.38
בלוק דחיסה/מהירות יחידת הדחיסה rpm 950 950 950
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 11 15 11
רמת הרעש dB(A) 77 77 77
חיבור אוויר דחוס, יניקהG ¾ G ¾ G ¾
חיבור אוויר דחוס, יציאהG ¾ G ¾ G ¾
מידות
ג X ר X א mm
1,550 x 880 x 1,020 1,550 x 880 x 1,020 1,550 x 880 x 1,020
משקל kg 415 415 415

דגםN 351 13/45 bar
לחץ יניקה bar 13
לחץ יציאה bar 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.18
נפח יניקה m³/min 5.34
ניצולת הבוכנה m³/min 0.38
בלוק דחיסה/מהירות יחידת הדחיסה rpm 950
מספר בוכנה 2
הספק המנוע נומינלי kW 15
רמת הרעש dB(A) 77
חיבור אוויר דחוס, יניקהG ¾
חיבור אוויר דחוס, יציאהG ¾
מידות
ג X ר X א mm
1,550 x 880 x 1,020
משקל kg 415

מפרט טכני N 502-G

גרסת סטנדרט

דגםN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 2 3.19 2.87
נפח יניקה m³/min 3 4.25 4.25
ניצולת הבוכנה m³/min 0.5 0.5 0.5
בלוק דחיסה/מהירות יחידת הדחיסה rpm 990 990 990
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 11 11 15
רמת הרעש dB(A) 77 77 77
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG ¾ G ¾ G ¾
מידות
ג X ר X א mm
1,570 x 880 x 1,020 1,570 x 880 x 1,020 1,570 x 880 x 1,020
משקל kg 460 460 460

דגםN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
לחץ יניקה bar 10 10 10
לחץ יציאה bar 25 35 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.38 4.06 3.74
נפח יניקה m³/min 5.5 5.5 5.5
ניצולת הבוכנה m³/min 0.5 0.5 0.5
בלוק דחיסה/מהירות יחידת הדחיסה rpm 990 990 990
מספר בוכנה 2 2 2
הספק המנוע נומינלי kW 11 15 18.5
רמת הרעש dB(A) 77 77 77
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG ¾ G ¾ G ¾
מידות
ג X ר X א mm
1,570 x 880 x 1,020 1,570 x 880 x 1,020 1,570 x 880 x 1,020
משקל kg 460 460 460

דגםN 502 13/35 bar N 502 13/45 bar
לחץ יניקה bar 13 13
לחץ יציאה bar 35 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.49 5.17
נפח יניקה m³/min 6.99 6.99
ניצולת הבוכנה m³/min 0.5 0.5
בלוק דחיסה/מהירות יחידת הדחיסה rpm 990 990
מספר בוכנה 2 2
הספק המנוע נומינלי kW 15 18.5
רמת הרעש dB(A) 77 77
חיבור אוויר דחוס, יניקהG 1 G 1
חיבור אוויר דחוס, יציאהG ¾ G ¾
מידות
ג X ר X א mm
1,570 x 880 x 1,020 1,570 x 880 x 1,020
משקל kg 460 460

מפרט טכני N 2001-G

גרסת סטנדרט

דגםN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
לחץ יניקה bar 5 7.5 10
לחץ יציאה bar 25 25 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.13 11.43 15.51
נפח יניקה m³/min 11.37 13.26 17.16
ניצולת הבוכנה m³/min 1.89 1.56 1.56
בלוק דחיסה/מהירות יחידת הדחיסה rpm 910 750 750
מספר בוכנה 3 3 3
הספק המנוע נומינלי kW 37 37 37
רמת הרעש dB(A) 85 85 85
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm
2,790 x 1,010 x 1,050 2,790 x 1,010 x 1,050 2,790 x 1,010 x 1,050
משקל kg 1,190 1,190 1,190

דגםN 2001 13/25 bar
לחץ יניקה bar 13
לחץ יציאה bar 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 20.21
נפח יניקה m³/min 21.54
ניצולת הבוכנה m³/min 1.54
בלוק דחיסה/מהירות יחידת הדחיסה rpm 740
מספר בוכנה 3
הספק המנוע נומינלי kW 37
רמת הרעש dB(A) 85
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm
2,790 x 1,010 x 1,050
משקל kg 1,190

מפרט טכני N 2001-GW

גרסת סטנדרט

דגםN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
לחץ יניקה bar 5 7.5 10
לחץ יציאה bar 25 25 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.13 11.43 15.51
נפח יניקה m³/min 11.37 13.26 17.16
ניצולת הבוכנה m³/min 1.89 1.56 1.56
בלוק דחיסה/מהירות יחידת הדחיסה rpm 910 750 750
מספר בוכנה 3 3 3
הספק המנוע נומינלי kW 37 37 37
רמת הרעש dB(A) 84 84 84
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm
1,980 x 1,000 x 1,010 1,980 x 1,000 x 1,010 1,980 x 1,000 x 1,010
משקל kg 1,030 1,030 1,030

דגםN 2001 W 13/25 bar
לחץ יניקה bar 13
לחץ יציאה bar 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 20.21
נפח יניקה m³/min 21.54
ניצולת הבוכנה m³/min 1.54
בלוק דחיסה/מהירות יחידת הדחיסה rpm 740
מספר בוכנה 3
הספק המנוע נומינלי kW 37
רמת הרעש dB(A) 84
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm
1,980 x 1,000 x 1,010
משקל kg 1,030
