מייבשי קירור SECOTEC לחיסכון באנרגיה, עד 3.90 m³/min


המייבשים שמבטיחים נקודות טל יציבות וחיסכון באנרגיה.

עם בקרת האחסון היעילה במיוחד, מייבשי הקירור SECOTEC מהסדרה TC -TA (*), מייבשים את האוויר הדחוס לפי הצורך, עד לנקודת טל של 3°C וביעילות מקסימלית. אחסון המסה התרמית תוכנן במידות גדולות. הוא מבטיח הפעלה רכה ונקודת טל יציבה.

  • פוטנציאל חיסכון גדול בספיקה משתנה ובמהלך הפסקות עבודה.
  • מבנה חזק במיוחד ותחזוקה נמוכה
  • מייבשים מקוררי אוויר לטמפרטורת הסביבה עד 43‎ °C+

היתרונות שלך

  • חיסכון באנרגיה:
    בזכות הבקרה לחיסכון באנרגיה, עודף הפסק הקירור במצב של ספיקה משתנה, מאוחסן במסה התרמית ומשמש לייבוש ללא צורך בצריכת חשמל.
  • אמינות לטווח ארוך:
    מסלול הקירור של מייבש הקירור SECOTEC TF בעל איכות גבוהה: ההפעלה אמינה גם בטמפרטורה סביבתית של עד 43‎ °C. מפריד המשקעים הגדול והמנקז האלקטרוני ECO DRAIN מסלקים את המשקעים באמינות גבוהה בכל מצבי הספיקה ציוד החשמל תואם את הסטנדרט EN 60204-1.
  • תחזוקה פשוטה במיוחד:
    המעטפת תוכננה לאפשר גישה לכל החלקים על מנת לחסוך בעבודה במהלך הטיפולים והבדיקות.

* המייבשים מהסדרוה מכילים גזי חממה R-513A.

התוספת המושלמת: מפריד שמן/מים AQUAMAT
AQUAMAT condensate treatment system

ההמלצה שלנו: עם מפריד שמן/מים AQUAMAT - לטפל במשקעים בדרך חסכונית לפני שפיכתם לרשת מי השפכים, בהתאם לתקנות בתחום.



המוצר בהרחבה

SECOTEC – החיסכון באנרגיה בכל התנאים

הצורך במייבש קירור תלוי בספקית האוויר הדחוס שצריך לייבש (החלק באפור), אך גם, ובעיקר בתכולת המים באוויר הדחוס בכניסה למייבש. ככל שטמפרטורת הסביבה גבוהה, תכולת המים אף היא גבוהה. על כן, העומס על המייבש גדל כאשר מאוד חם, כמו בקיץ (עקומה צהובה).

עם ירידת הטמפרטורה בחורף, יורד העומס על מייבש הקירור יורדת (עמוקה בצבע טורקיז). כדי שנקודת הטל תישאר יציבה למרות התנודות, צריך לתכנן מייבש שיתאים לצריכת שיא ועוד רזרבה נוספת.

בדומה לטווח הספיקה ולטווח הטמפרטורה, מייבשי הקירור עובדים בלי הפסקה בעומס שבין 0 ל- 100%. עם צריכת אנרגיה אופטימלית על פני כל הטווח, SECOTEC מחולל חיסכון אדיר.

The energy-saving effect
חיסכון אנרגטי מקסימלי
Maximum energy savings thanks to storage control with SECOTEC refrigeration dryers

מחזורי העבודה של מיבשי הקירור נעים בין 0 ל- 100%. בשונה ממערכות רגילות, בקרת ה- SECOTEC מתאימה בצורה מדויקת את צריכת החשמל לדרישות בכל מצבי הצריכה..

זה מאפשר חיסכון של קרוב ל- 60% בהוצאות חשמל לעומת מייבשי קירור עם בקרת מעקף גז חם למשל.

בניגוד למערכות רגילות, המסה התרמית במייבשי SECOTEC תמיד נשארת קרה. על כן, ייבוש האוויר הדחוס נשאר יעיל גם במחזור של תחילת עבודה. הבידוד התרמי באיכות גבוהה במיוחד שומר על צריכת אנרגיה מינימלית. עם SECOTEC, ייבוש האוויר הדחוס מתבצע עם צריכת אנרגיה יעילה במיוחד וגם ברכות בזכות איכות המסה התרמית הגבוהה.

ייבוש אופטימלי והפעלה רכה
Optimum drying performance and environmentally-sound operation with SECOTEC refrigeration dryers

נקודות הטל נשארות יציבות עד 3‎ °C + גם במצב דחיסה מלאה. לעומת מייבשי קירור רגילים, נקודות הטל נשארות יציבות גם בספיקה חלקית בגלל טווח תנודות נמוך.

מייבשי קירור רגילים, חסרי מסה תרמית, משתמשים בחומר שבמחליף החום כמסה תרמית. על כן, מדחסי הקירור והמאווררים באותם מייבשים חייבים לעבור לעתים קרובות מהפעלה ולעצירה כדי לספק את הספק הקירור הנדרש.

במקרים רבים, כדי להפחית את תדירות המיתוגים ואת השחיקה, מסלול הקרר מופעל מחדש כשנקודות הטל הרבה יותר גבוהות. איכות האוויר הדחוס נפגמת בעקבות תנודות נקודות הטל. בנוסף, יכולה להיווצר קורוזיה כשהלחות היחסית של האוויר הדחוס עוברת 40% – הקורוזיה תיווצר עוד לפני הופעת העיבוי.

לעומת זאת, מייבשי הקירור SECOTEC מבטיחים הפעלה לאורך זמן הודות לאחסון המסה התרמית: מדחס הקירור והמאוורר יכולים להישאר במצב עצירה למשך זמן ארוך יותר מבלי שזה ישפיע לרעה על יציבות נקודת הטל.

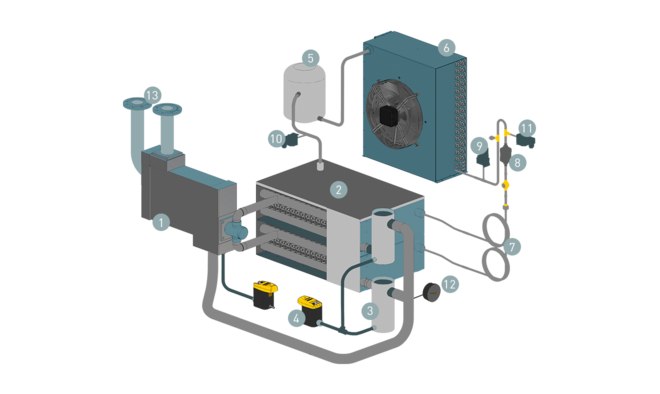

תכנון והפעלה
Design and function of SECOTEC refrigeration dryers
  1. מחליף חום אוויר/אוויר
  2. מחליף חום אוויר/קרר עם מסה תרמית
  3. מפריד משקעים
  4. מנקז משקעים ECO-DRAIN
  5. מדחס קירור
  6. מעבה קרר
  7. צינור קפילארי
  1. מסנן / מייבש
  2. מתג בטיחות (לחץ גבוה)
  3. מתג בטיחות (לחץ נמוך)
  4. מתג בטיחות (מאוורר)
  5. מחוון נקודת טל
  6. כניסה ויציאת האוויר הדחוס
מפרט טכני TA

גרסת סטנדרט

דגםTA 5 TA 8 TA 11
ספיקה m³/min 0.6 0.85 1.25
מפלי לחץ bar 0.07 0.14 0.17
צריכת חשמל ב-50% ספיקה kW 0.18 0.16 0.2
צריכת חשמל ב-100% ספיקה kW 0.3 0.29 0.39
לחץ עבודה bar 3 - 16 3 - 16 3 - 16
טמפרטורת הסביבה °C 3 - 43 3 - 43 3 - 43
טמפרטורת יניקה °C 3 - 55 3 - 55 3 - 55
משקל kg 70 80 85
מידות
ג X ר X א mm 		630 x 484 x 779 630 x 484 x 779 630 x 484 x 779
קוטר חיבור אוויר דחוסG ¾ G ¾ G ¾
חיבור מנקז משקעיםG ¼ G ¼ G ¼
הזנת חשמל230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
קררR-513A R-513A R-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 0.18 0.14 0.23
פוטנציאל התחממות631 631 631
משקל קרר kg 0.28 0.22 0.37

מפרט טכני TB

גרסת סטנדרט

דגםTB 19 TB 26
ספיקה m³/min 2.1 2.55
מפלי לחץ bar 0.19 0.2
צריכת חשמל ב-50% ספיקה kW 0.24 0.34
צריכת חשמל ב-100% ספיקה kW 0.44 0.62
לחץ עבודה bar 3 - 16 3 - 16
טמפרטורת הסביבה °C 3 - 43 3 - 43
טמפרטורת יניקה °C 3 - 55 3 - 55
משקל kg 108 116
מידות
ג X ר X א mm 		620 x 540 x 963 620 x 540 x 963
קוטר חיבור אוויר דחוסG 1 G 1
חיבור מנקז משקעיםG ¼ G ¼
הזנת חשמל230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
קררR-513A R-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 0.35 0.33
פוטנציאל התחממות631 631
משקל קרר kg 0.56 0.53

מפרט טכני TC

גרסת סטנדרט

דגםTC 31 TC 36
ספיקה m³/min 3.2 3.9
מפלי לחץ bar 0.17 0.17
צריכת חשמל ב-50% ספיקה kW 0.38 0.41
צריכת חשמל ב-100% ספיקה kW 0.74 0.89
לחץ עבודה bar 3 - 16 3 - 16
טמפרטורת הסביבה °C 3 - 43 3 - 43
טמפרטורת יניקה °C 3 - 55 3 - 55
משקל kg 155 170
מידות
ג X ר X א mm 		764 x 660 x 1,009 764 x 660 x 1,009
קוטר חיבור אוויר דחוסG 1¼ G 1¼
חיבור מנקז משקעיםG ¼ G ¼
הזנת חשמל230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
קררR-513A R-513A
נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t 0.5 0.63
פוטנציאל התחממות631 631
משקל קרר kg 0.8 1
