מערכות DHS 4.0

שני מצבי הפעלה

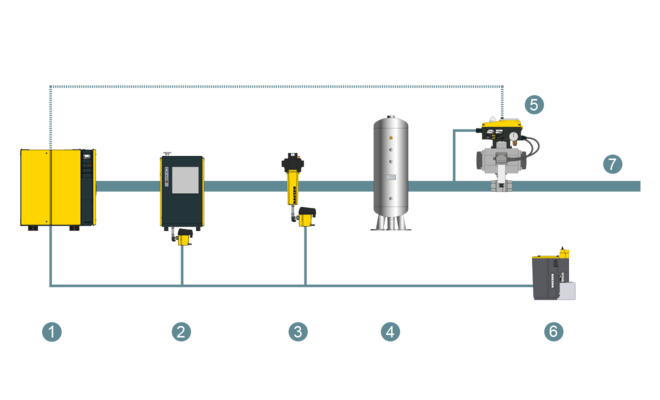

• 1 – "עדיפות לאספקת אוויר דחוס": פתיחה וסגירת ברז כדורי וברז פרפר להפעלה יעילה של אספקת האוויר הדחוס.

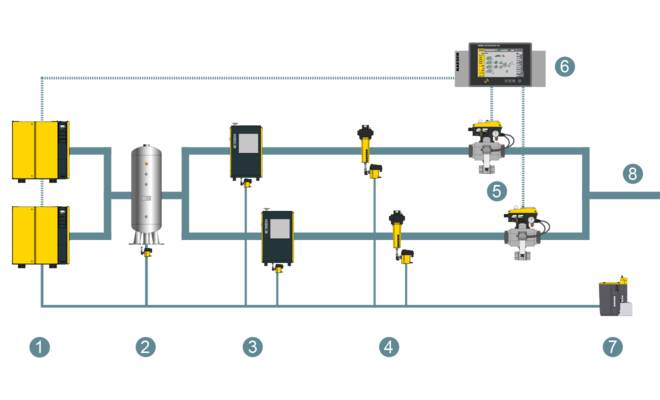

• 2 – "עדיפות לאיכות אוויר דחוס" ברשת אוויר: במקרה של תקלה במייבש או במסנן למשל, המערכת מבודדת את הקו הנפגע (ברירת מחדל).

יחידת פיקוד אלקטרוני

• מתמר לחץ אלקטרוני מובנה
• 0‎ bar - 16‎ bar
• נוריות חיווי בולטות
• מחוון מכני
• מצב בורר
• ניטור הלחץ
• תצוגה (25 שפות)
• הגנה עם סיסמה
• בורר מצב הפעלה
• יחידת בקרה מסתובבת ב- 90°
• נקודות קצה מבוקרות
• עדכון תוכנה דרך כרטיס מיקרו SD
• מקלדת ובורר מצב הפעלה מוגנים מפני כניסה לא מאושרת
• מתח : 24‎ V DC או 100‎ V AC - 240‎ V AC , 50 - 60‎ Hz

Pivot drive

• Pivot drive פנאומטי עם קפיץ
• הפעלת ברז כדורי או ברז פרפר על ידי בקרת לחץ הפנימית
• ברז כדורי וברז פרפר - גריז נטול סיליקון (סטנדרט) גרסה נטולת סיליקון - אופציה.

הפעלה

• סיסמה והגדרות הפעלה כגון לחץ פתיחה, hysteresis, אורך זמן פתיחה/ סגירה מותאם - דרך המקלדת
• אפשרות לבקרה מרכזית

• הפעלה ידנית עם מפתח במקרה של הפסקת חשמל

ממשקים

• כניסות מגע יבש ל"כיבוי חיצוני", למשל תקלת מייבש
• יציאות מגע יבש ל-"תקלה כללית", "פתוח", "סגור" ו- "בקרת לחץ"
• אות לחץ רשת 4-20‎ mA לבקר המדחס או לבקרה מרכזית
• חיבור למצב נשלט מרחוק
• ממשק לתקשורת Modbus-TCP עם מחבר M12

ברז כדורי או ברז פרפר

אפשרות ההרכבה בקצה קו מאפשרת לשנות או להגדיל בקלות את רשת האוויר הדחוס. גם הרכבת הצנרת פשוטה יותר.

SIGMA NETWORK

ה- DHS 4.0 מצויד בממשק SIGMA NETWORK לשימוש עוד יותר ידידותי.

כדי לתכנן מערכת אוויר דחוס אמינה ובמקביל ליצור תנאי הפעלה יעילים , צריך לקחת בחשבון מספר היבטים: בנוסף ללחץ הנדרש והדרישות הנוגעות לאיכות האוויר הדחוס, על התכנון לשלב פקטורים כמו הצנרת, הקירור, האוורור, המיקום ותנאי הסביבה. תכנון קפדני הוא תנאי מוקדם הכרחי להפעלה יעילה וחסכונית לאחר מכן.

הייצור, הטיפול והאחסון הם אלמנטים חיוניים באספקת אוויר דחוס. אם האוויר זורם בספיקה מוגזמת ברכיבי הטיפול באוויר או אם קו טיפול נשאר פתוח במקרה של תקלה, התוצאה תהיה אוויר תהליכי מזוהם. אם המדחסים צריכים לעבוד בסופי שבוע כדי לפצות על הפסדי אוויר בגלל דליפות, ניגרר להוצאות מיותרות.
עם הברז האלקטרוני לבקרת לחץ של KAESER, לא נצטרך להתמודד עם בעיות כאלה.

לשמור עם הציוד!

כשהרשת מאווררת לאחר זמני השבתה, אין לחץ נגדי ברשת כשהמדחס מתחיל לעבוד מחדש. הרכיבים לטיפול באוויר מתוכננים להתאים לספיקה ולמהירות כשהמערכת פועלת במצב דחיסה. אם אין לחץ נגדי ברשת, בעת ההפעלה המחודשת, המייבשים והמסננים עלולים להיות "מוצפים" מאוויר דחוס הזורם במהירות פתאומית . זה עלול להוביל לנזק חמור באלמנט הסינון ולהעלאת נקודת הטל (בלחץ) במייבש הקירור. התוצאה היא שמזהמים כמו שמן, חלקיקים ולחות יחדרו לתוך רשת החלוקה ולאוויר התהליכי.

ייצור ללא תקלות!

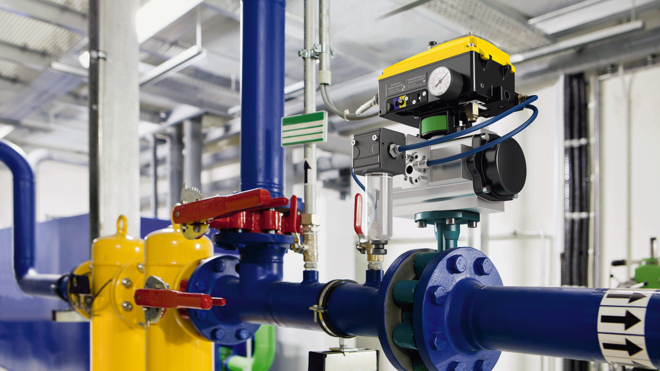

המערכת לבקרת לחץ מוכיחות את יעילותה במהלך הפעלת התחנה. היא חיונית בתחנה המצוידת במספר קווי טיפול אוויר מכיוון שהיא מבטיחה איכות אוויר קבועה. במקרה של תקלה במייבש או במסנן, המערכת מבודדת את קו הטיפול הנגוע. לא זו בלבד שאיכות האוויר נשמרת אלא שגם הצנרת וגם הצרכנים המחוברים נשמרים ומוגנים.

בחוברת זו, ניתן למצוא את המפרטים הטכניים:

• מערכת לאבטחת אספקה ואיכות אוויר – חוברת (PDF, 2.62 MB)
