בוסטרים, לחץ גבוה, סדרה CN C ו- DN C


בוסטרים, לחץ גבוה, לאספקת אוויר דחוס יעילה

מערכת זו כוללת את כל היתרונות הבאים: הבוסטרים מהסדרה DN C ו- CN C בעיצובם החדש תופסים מחצית מהמקום שתפסו הדגמים הקודמים. התכנון הפנימי והחיצוני מושלם. מיקום הרכיבים מבטיח זרימת אוויר קירור אופטימלית וגישה נוחה לטיפולים.

בנוסף, הבקר SIGMA CONTROL 2 מספק אפשרויות ניטור ובקרה רבות ואפשרויות בחירת ממשקים – כולל ממשק ליחידת בקרה מרכזית.

בגרסת SFC בסדרה DN C, ניתן להתאים את הספיקה לצריכה. כך, התחנה צורכת אך ורק את האנרגיה הנדרשת לאספקת האוויר הדחוס - הכי יעיל שאפשר!

מאפיינים טכניים, סדרה CNC C :

  • 7.5 – kW‎‏ 22 ‏‏‎‏
  • לחץ הזנה: bar ‎‏ 3 – bar ‎‏ 10 ‏‏‎‏‎
  • לחץ סופי: bar ‎‏ 10 – bar ‎‏ 45 ‏‏‎‏‎
  • ספיקת אוויר: 0.8 – m³/min ‎‏ 8.0 ‏‏‎‏

מאפיינים טכניים, סדרה DN C

  • 22 – kW‎‏ 45 ‏‏‎
  • לחץ הזנה: bar ‎‏ 3 – bar ‎‏ 10 ‏‏‎‏‎
  • לחץ סופי: bar ‎‏ 10 – bar ‎‏ 45 ‏‏‎‏‎
  • ספיקת אוויר: 2.26 – m³/min ‎‏ 19.60 ‏‏‎‏

אופציות:

הבוסטרים, לחץ גבוה, מהסדרה DN C זמינים בגרסה מקוררת מים או מקוררת אוויר. הבוסטרים, לחץ גבוה, מהסדרה CN C מסופקים כסטנדרט בגרסה מקוררת אוויר. קיימת גם גרסה אטומה (N2) למניעת חדירת אוויר חיצוני, שמיועדת לדחיסת חנקן.

יישומים:

ייצור בקבוקי PET, יישומי אוויר תהליכי, ייצור חנקן, לחץ גבוה לתחנות בקרה (כגון בלמים, מצננים ועוד), תחנות בדיקת לחץ, ובדיקות פולסים.

היתרונות שלך:

  • קומפקטי:
    היחידה הקומפקטית קטנה ומאוד חזקה: אין פשרות כשמדובר בביצועים, באמינות וביעילות אנרגטית.
  • התקנה במינימום משאבים:
    הבוסטרים CN C ו- DN C מוכנים לחיבור מיידי לחשמל. ניתן לתכנן תצורה למספר רב של יישומים, לרבות יישומים בניטור עצמי.
  • חיסכון בעלויות תחזוקה:
    עם גישה מהצד הקדמי של היחידה והעיצוב החדש, קל להגיע לכל הרכיבים. התחזוקה, ובין היתר החלפת הרצועות הרבה יותר מהירה.
חיסכון בהוצאות אנרגיה
עלויות מחזור חיים

המנועים החשמליים Premium Efficiency מספקים ביצועים יוצאי דופן וצריכת אנרגיה מאוד נמוכה. טמפרטורת ההפעלה הנמוכה מספקת יתרון נוסף.



המוצר בהרחבה

עיצוב חדש ידידותי למשתמש - יעיל וגמיש יותר
DN C series compact booster package (back)
  • חיי שירות ארוכים יותר:
    המנוע ויחידת הדחיסה הופרדו משאר חלקי המכונה. לפיכך, השפעת הרעידות על לוח הבקרה, על המצנן, המאוורר והצנרת יורדת באופן משמעותי.
  • גישה אופטימלית לעבודות תחזוקה:
    מבט מהצד עם מצנן מותקן – גישה משופרת עם פאנל הניתן להסרה.
  • טיפולים עוד יותר פשוטים:
    החלפת רצועה, טיפול בראש הפיקוד (גרסת חנקן) או החלפת מלכודת הלכלוך בשסתום היניקה
דוגמה

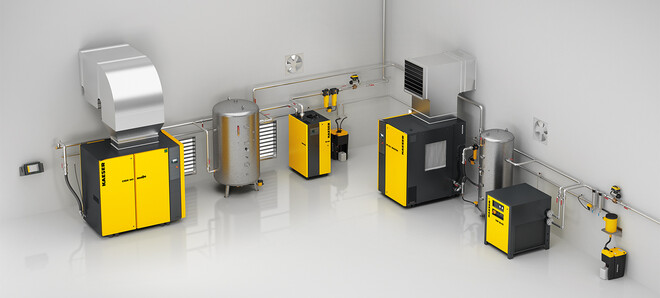

דוגמה לתחנת אוויר דחוס עם בוסטר לחץ הגבוה

Compressed air station with compact DN C series high pressure booster from Kaeser Kompressoren.
בוסטר, לחץ גבוה - תיאור

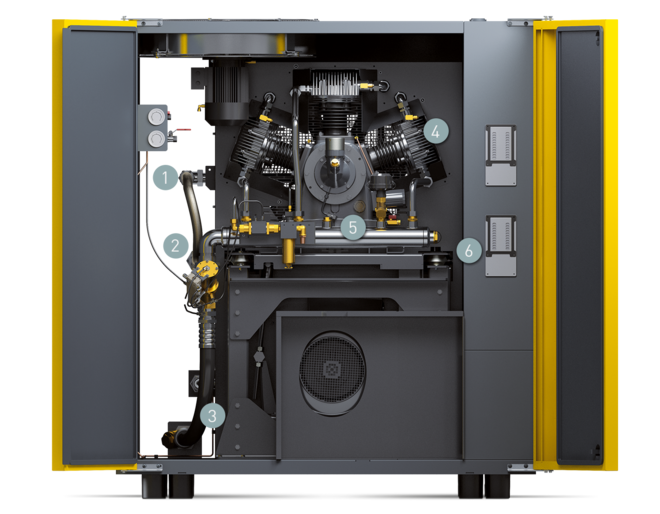

DN C series compact booster package components (front)
  1. צינור גמיש, צד יציאה
  2. אל חוזר בין קו האיסוף ומצנן האחרון
  3. צינור גמיש, צד הזנה
  1. ראשי צילינדר
  2. קוטר איסוף רחב לצמצום רעידות
  3. אלמנט משכך רעידות
מפרט טכני CN 22C

גרסת סטנדרט

דגםCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.54 4.17 3.68
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,235 1,235 1,235
מספר בוכנה — 2 2 2
הספק המנוע נומינלי kW 22 22 22
רמת הרעש dB(A) 75 75 75
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 920 920 920

דגםCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
לחץ יניקה bar 10 10 10
לחץ יציאה bar 25 35 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.79 5.31 4.83
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,235 1,235 1,235
מספר בוכנה — 2 2 2
הספק המנוע נומינלי kW 22 22 22
רמת הרעש dB(A) 75 75 75
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 920 920 920

מפרט טכני CN 15C

גרסת סטנדרט

דגםCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.54 4.17 3.04
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,235 1,235 985
מספר בוכנה — 2 2 2
הספק המנוע נומינלי kW 15 15 15
רמת הרעש dB(A) 74 74 74
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 920 920 920

דגםCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
לחץ יניקה bar 10 10 10
לחץ יציאה bar 25 35 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.79 4.36 3.63
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,235 985 890
מספר בוכנה — 2 2 2
הספק המנוע נומינלי kW 15 15 15
רמת הרעש dB(A) 74 74 74
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 920 920 920

מפרט טכני CN 11C

גרסת סטנדרט

דגםCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.09 3.41 2.47
בלוק דחיסה/מהירות יחידת הדחיסה rpm 985 985 795
מספר בוכנה — 2 2 2
הספק המנוע נומינלי kW 11 11 11
רמת הרעש dB(A) 73 73 73
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 920 920 920

דגםCN 11C 10/25 bar CN 11C 10/35 bar
לחץ יניקה bar 10 10
לחץ יציאה bar 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.73 3.29
בלוק דחיסה/מהירות יחידת הדחיסה rpm 985 750
מספר בוכנה — 2 2
הספק המנוע נומינלי kW 11 11
רמת הרעש dB(A) 73 73
חיבור אוויר דחוס, יניקהG 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 920 920

מפרט טכני CN 7C

גרסת סטנדרט

דגםCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 1.26 2 1.62
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,250 1,250 1,120
מספר בוכנה — 2 2 2
הספק המנוע נומינלי kW 7.5 7.5 7.5
רמת הרעש dB(A) 71 71 71
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 790 790 790

דגםCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
לחץ יניקה bar 10 10 10
לחץ יציאה bar 25 35 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 2.74 2.05 1.75
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,250 1,000 900
מספר בוכנה — 2 2 2
הספק המנוע נומינלי kW 7.5 7.5 7.5
רמת הרעש dB(A) 71 71 71
חיבור אוויר דחוס, יניקהG 1 G 1 G 1
חיבור אוויר דחוס, יציאהG 1 G 1 G 1
מידות
ג X ר X א mm 		1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
משקל kg 790 790 790

מפרט טכני DN 30C

גרסת סטנדרט

דגםDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 6.11 8.92 7.02
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,139 1,095 929
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 30 30 30
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,470 1,470 1,470

דגםDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
לחץ יניקה bar 10 10 13
לחץ יציאה bar 25 45 20
ספיקה מערכת שלמה בלחץ עבודה m³/min 11.35 6.98 16.74
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,034 1,034 1,139
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 30 30 30
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,470 1,470 1,470

דגםDN 30C 13/45 bar
לחץ יניקה bar 13
לחץ יציאה bar 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.53
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,034
מספר בוכנה — 3
הספק המנוע נומינלי kW 30
רמת הרעש dB(A) 78
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960
משקל kg 1,470

מפרט טכני DN 22C

גרסת סטנדרט

דגםDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 30
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.75 6.91 6.16
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,315 1,227 1,139
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 22 22 22
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,370 1,370 1,370

דגםDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
לחץ יניקה bar 7.5 10 10
לחץ יציאה bar 35 25 40
ספיקה מערכת שלמה בלחץ עבודה m³/min 5.32 9.09 5.99
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,034 1,183 876
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 22 22 22
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,370 1,370 1,370

דגםDN 22C 13/20 bar DN 22C 13/30 bar
לחץ יניקה bar 13 13
לחץ יציאה bar 20 30
ספיקה מערכת שלמה בלחץ עבודה m³/min 13.19 10.27
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,271 1,034
מספר בוכנה — 3 3
הספק המנוע נומינלי kW 22 22
רמת הרעש dB(A) 78 78
חיבור אוויר דחוס, יניקהG 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,370 1,370

מפרט טכני DN 37C

גרסת סטנדרט

דגםDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
לחץ יניקה bar 5 7.5 10
לחץ יציאה bar 20 30 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 7.36 9.39 12.98
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,315 1,183 1,183
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 37 37 37
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,500 1,500 1,500

דגםDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
לחץ יניקה bar 10 13 13
לחץ יציאה bar 40 20 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.96 18.59 13.57
בלוק דחיסה/מהירות יחידת הדחיסה rpm 981 1,271 981
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 37 37 37
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,500 1,500 1,500

מפרט טכני DN 45C

גרסת סטנדרט

דגםDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
לחץ יניקה bar 7.5 7.5 10
לחץ יציאה bar 25 30 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 10.74 9.75 14.41
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,315 1,227 1,315
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 45 45 45
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,410 1,510 1,510

דגםDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
לחץ יניקה bar 10 13 13
לחץ יציאה bar 35 20 45
ספיקה מערכת שלמה בלחץ עבודה m³/min 12.9 19.21 13.77
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,227 1,315 1,034
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 45 45 45
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,510 1,510 1,510

מפרט טכני DN 45C SFC

גרסת סטנדרט

דגםDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
לחץ יניקה bar 7.5 7.5 10
לחץ יציאה bar 25 30 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 10.74 9.75 14.41
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,315 1,227 1,315
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 45 45 45
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,510 1,510 1,510

דגםDN 45C SFC 10/35 bar
לחץ יניקה bar 10
לחץ יציאה bar 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 12.9
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,227
מספר בוכנה — 3
הספק המנוע נומינלי kW 45
רמת הרעש dB(A) 78
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960
משקל kg 1,510

מפרט טכני DN 37C S SFC

גרסת סטנדרט

דגםDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
לחץ יניקה bar 7.5 7.5 10
לחץ יציאה bar 25 30 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 6.66 6.42 9.09
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,183 1,183 1,183
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 37 37 37
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,500 1,500 1,500

דגםDN 37C S SFC 10/40 bar
לחץ יניקה bar 10
לחץ יציאה bar 40
ספיקה מערכת שלמה בלחץ עבודה m³/min 8.02
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,139
מספר בוכנה — 3
הספק המנוע נומינלי kW 37
רמת הרעש dB(A) 78
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960
משקל kg 1,500

מפרט טכני DN 37C L SFC

גרסת סטנדרט

דגםDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
לחץ יניקה bar 5 7.5 10
לחץ יציאה bar 20 30 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 7.36 9.39 12.98
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,315 1,183 1,183
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 37 37 37
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,500 1,500 1,500

דגםDN 37C L SFC 10/30 bar
לחץ יניקה bar 10
לחץ יציאה bar 30
ספיקה מערכת שלמה בלחץ עבודה m³/min 12.21
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,139
מספר בוכנה — 3
הספק המנוע נומינלי kW 37
רמת הרעש dB(A) 78
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960
משקל kg 1,500

מפרט טכני DN 30C S SFC

גרסת סטנדרט

דגםDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 35
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.07 6.4 5.93
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,139 1,139 1,139
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 30 30 30
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,470 1,470 1,470

דגםDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
לחץ יניקה bar 10 10 10
לחץ יציאה bar 25 35 40
ספיקה מערכת שלמה בלחץ עבודה m³/min 8.75 8.26 8.02
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,139 1,139 1,139
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 30 30 30
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,470 1,470 1,470

מפרט טכני DN 30C L SFC

גרסת סטנדרט

דגםDN 30C L SFC 5/25 bar
לחץ יניקה bar 5
לחץ יציאה bar 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 6.11
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,139
מספר בוכנה — 3
הספק המנוע נומינלי kW 30
רמת הרעש dB(A) 78
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960
משקל kg 1,470

מפרט טכני DN 22C SFC

גרסת סטנדרט

דגםDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
לחץ יניקה bar 5 7.5 7.5
לחץ יציאה bar 25 25 30
ספיקה מערכת שלמה בלחץ עבודה m³/min 4.75 6.91 6.16
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,315 1,227 1,139
מספר בוכנה — 3 3 3
הספק המנוע נומינלי kW 22 22 22
רמת הרעש dB(A) 78 78 78
חיבור אוויר דחוס, יניקהG 2 G 2 G 2
חיבור אוויר דחוס, יציאהG 1½ G 1½ G 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
משקל kg 1,370 1,370 1,370

דגםDN 22C SFC 10/25 bar
לחץ יניקה bar 10
לחץ יציאה bar 25
ספיקה מערכת שלמה בלחץ עבודה m³/min 9.09
בלוק דחיסה/מהירות יחידת הדחיסה rpm 1,183
מספר בוכנה — 3
הספק המנוע נומינלי kW 22
רמת הרעש dB(A) 78
חיבור אוויר דחוס, יניקהG 2
חיבור אוויר דחוס, יציאהG 1½
מידות
ג X ר X א mm 		1,280 x 1,830 x 1,960
משקל kg 1,370

הדפסה
