מפוחים בורגיים גדולים עד ‎ 515 kW.

חיסכון באנרגיה עם מיחזור חום

המדחס הבורגי ממיר לחום 100% מהאנרגיה שהוא צורך. ניתן למחזר עד 96% מאותה אנרגיה ולייעד אותה לחימום. צריכת האנרגיה הראשונית יורדת ועל כן חל גם שיפור במאזן האנרגטי הכולל של המפעל.

תמצאו את כל המידע בנוגע ליישומים ולפוטנציאל החיסכון עם מיחזור חום.

גלה עוד על מיחזור החום!

הפעלה יעילה ואמינה

הבקר SIGMA CONTROL 2 המובנה מבצע התאמה בין הייצור לצריכת האוויר הדחוס ומבטיח הפעלה יעילה ואמינה. הוא מבטיח אינטראקציה מלאה בין כל החלקים המובנים של המערכת. כל הרכיבים המחוברים ואת מצבי העבודה מנוטרים ומבוקרים. פונקציות תקשורת מגוונות מציעות אפשרויות רבות כולל חיבור המכונה לטכנולוגיית בקרה אחרת (SCADA).

יעילות אנרגטית היא מעל הכל

עלויות הרכישה ותחזוקת המדחס מהווים חלק קטן בלבד מתוך סך העלויות הכרוכות בהפעלתו. עלויות האנרגיה מהוות את החלק העיקרי בהוצאות הפעלת מערכות אוויר דחוס. כספק מוביל של מערכות אוויר דחוס, אנו מציעים תכנון פרטני המותאם לצרכים המדויקים שלך, תחנת אוויר דחוס חסכונית באנרגיה ושירות אמין. אנחנו השותפים שלך לאורך כל חיי השירות של תחנת האוויר הדחוס.

גלה עוד על ניהול מחזור חיים!

פונקציות - HSD

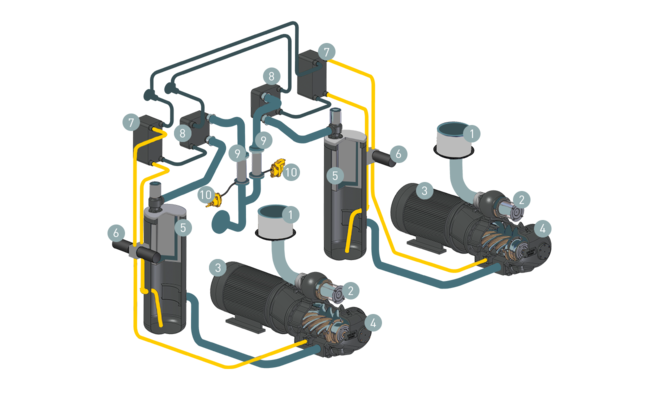

Component layout of HSD compressed air stations

מסנן אוויר
שסתום יניקה
מנוע חשמלי
יחידת דחיסה בורגית
מפריד

מסנן
מצנן
מצנן אחרון
מפריד צנטריפוגלי
מנקז משקעים ECO-DRAIN

האוויר עובר דרך מסנן הכניסה (1) ושסתום היניקה (2) עד ליחידת הדחיסה SIGMA PROFILE (3). יחידת הדחיסה (3) מופעלת על ידי מנוע חשמלי יעיל במיוחד (4). נוזל הקירור המוזרק במהלך הדחיסה, מופרד מהאוויר במיכל ההפרדה (5). האוויר הדחוס עובר דרך מפריד השמן הדו שלבי (6) ודרך שסתום הביטחון (MDRV) (7) אל המצנן (8).

לאחר הקירור, המשקעים שנוצרו מופרדים מהאוויר הדחוס במפריד הצנטריפוגלי המובנה (9) ולאחר מכן מנוקזים דרך המנקז החכם ECO DRAIN (10). האוויר הדחוס הנקי ממשקעים יוצא מהמערכת (11). החום הנוצר במהלך הדחיסה נספג משמן הקירור דרך מצנן השמן (12). לאחר מכן, שמן הקירור עובר סינון דרך מסנן ECO (13). מערכת EMT (14) שמבטיחה את הטמפרטורה הנמוכה ביותר האפשרית. הבקר SIGMA CONTROL 2 נמצא בתוך תא הבקרה - גם המתנע כוכב או ממיר התדר (SFC), תלוי בדגם.

מפרט טכני DSD

גרסת סטנדרט

דגם	DSD 145	DSD 175		DSD 205
לחץ עבודה bar	7.5	7.5	10	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	14	16.92	13.6	21	16.59	13.06
לחץ חיובי מקסימלי bar	9	8.5	12	8.5	12	15
הספק המנוע נומינלי kW	75	90		110
מידות ג X ר X א mm	2,450 x 1,730 x 2,150	2,450 x 1,730 x 2,150		2,450 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
רמת הרעש dB(A)	69	70		72
משקל kg	2,950	3,060	3,090	3,360	3,100	3,130

דגם	DSD 240
לחץ עבודה bar	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	25.15	20.4	16.15
לחץ חיובי מקסימלי bar	8.5	12	15
הספק המנוע נומינלי kW	132
מידות ג X ר X א mm	2,450 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN
רמת הרעש dB(A)	74
משקל kg	3,420	3,430	3,170

גרסה T

דגם	DSD 145 T	DSD 175 T		DSD 205 T
לחץ עבודה bar	7.5	7.5	10	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	14	16.92	13.6	21	16.59	13.06
לחץ חיובי מקסימלי bar	9	8.5	12	8.5	12	15
הספק המנוע נומינלי kW	75	90		110
מייבש קירור	ABT 250	ABT 250		ABT 250
מידות ג X ר X א mm	2,750 x 1,730 x 2,150	2,750 x 1,730 x 2,150		2,750 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
רמת הרעש dB(A)	69	70		72
משקל kg	3,220	3,330	3,360	3,630	3,370	3,400

דגם	DSD 240 T
לחץ עבודה bar	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	25.15	20.4	16.15
לחץ חיובי מקסימלי bar	8.5	12	15
הספק המנוע נומינלי kW	132
מייבש קירור	ABT 250
מידות ג X ר X א mm	2,750 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN
רמת הרעש dB(A)	74
משקל kg	3,690	3,700	3,440

גרסה SFC

דגם	DSD 145 SFC	DSD 175 SFC		DSD 205 SFC
לחץ עבודה bar	7.5	7.5	10	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	3.67 - 15.73	3.67 - 18.43	3.5 - 15.6	4.45 - 21.22	4.2 - 18.3	4.97 - 15.16
לחץ חיובי מקסימלי bar	8.5	10		10		15
הספק המנוע נומינלי kW	75	90		110
מידות ג X ר X א mm	2,690 x 1,730 x 2,150	2,690 x 1,730 x 2,150		2,690 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
רמת הרעש dB(A)	70	71		73
משקל kg	3,190	3,330		3,340		3,370

דגם	DSD 240 SFC
לחץ עבודה bar	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	5.57 - 23.47	5.33 - 20.08	4.96 - 16.57
לחץ חיובי מקסימלי bar	8.5	12	15
הספק המנוע נומינלי kW	132
מידות ג X ר X א mm	2,690 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN
רמת הרעש dB(A)	75
משקל kg	3,670	3,410	3,440

גרסה T-SFC

דגם	DSD 145 T SFC	DSD 175 T SFC		DSD 205 T SFC
לחץ עבודה bar	7.5	7.5	10	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	3.67 - 15.73	3.67 - 18.43	3.5 - 15.6	4.45 - 21.22	4.2 - 18.3	4.97 - 15.16
לחץ חיובי מקסימלי bar	8.5	10		10		15
הספק המנוע נומינלי kW	75	90		110
מייבש קירור	ABT 250	ABT 250		ABT 250
מידות ג X ר X א mm	2,990 x 1,730 x 2,150	2,990 x 1,730 x 2,150		2,990 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN	DN65 PN16 DIN		DN65 PN16 DIN
רמת הרעש dB(A)	70	71		73
משקל kg	3,470	3,610		3,620		3,650

דגם	DSD 240 T SFC
לחץ עבודה bar	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	5.57 - 23.47	5.33 - 20.08	4.96 - 16.57
לחץ חיובי מקסימלי bar	8.5	12	15
הספק המנוע נומינלי kW	132
מייבש קירור	ABT 250
מידות ג X ר X א mm	2,990 x 1,730 x 2,150
קוטר חיבור אוויר דחוס	DN65 PN16 DIN
רמת הרעש dB(A)	75
משקל kg	3,950	3,690	3,720

מייבש קירור בנוסף

דגם	ABT 250
צריכת חשמל kW	1.8
נקודת טל - לחץ °C	3
קרר	R-513A
פוטנציאל התחממות	631
נפח קרר kg	1.35
נפח קרר - שווה ערך ל- ‎ CO‎ _{‎ 2} t	0.9
מסלול קירור הרמטי	-

מפרט טכני DSDX

גרסת סטנדרט

דגם	DSDX 245			DSDX 305
לחץ עבודה bar	7.5	10	13	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	25.15	20.4	16.15	30.55	24.7	19.78
לחץ חיובי מקסימלי bar	8.5	12	15	8.5	12	15
הספק המנוע נומינלי kW	132			160
מידות ג X ר X א mm	2,690 x 1,910 x 2,140			2,690 x 1,910 x 2,140
קוטר חיבור אוויר דחוס	DN80 PN16 DIN			DN80 PN16 DIN
רמת הרעש dB(A)	74			75
משקל kg	3,950	3,962	3,716	4,450	4,018	4,030

גרסה SFC

דגם	DSDX 245 SFC			DSDX 305 SFC
לחץ עבודה bar	7.5	10	13	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	5.57 - 27.17	5.57 - 23.35	4.95 - 19.27	6.85 - 33.03	5.35 - 28.46	5.18 - 24.01
לחץ חיובי מקסימלי bar	8.5	12	15	8.5	12	15
הספק המנוע נומינלי kW	132			160
מידות ג X ר X א mm	2,940 x 1,910 x 2,140			2,940 x 1,910 x 2,140
קוטר חיבור אוויר דחוס	DN80 PN16 DIN			DN80 PN16 DIN
רמת הרעש dB(A)	75			76
משקל kg	4,700	4,454	4,466	4,800	4,812	4,566

מפרט טכני ESD

גרסת סטנדרט

דגם	ESD 375			ESD 445
לחץ עבודה bar	7.5	10	13	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	37.85	30.13	24.34	42.2	37.32	29.67
לחץ חיובי מקסימלי bar	8.5	12	15	8.5	12	15
הספק המנוע נומינלי kW	200			250
מידות ג X ר X א mm	2,960 x 2,030 x 2,140			2,960 x 2,030 x 2,140
קוטר חיבור אוויר דחוס	DN100 PN16 DIN			DN100 PN16 DIN
רמת הרעש dB(A)	75			76
משקל kg	5,000	4,880	4,560	5,060		4,940

גרסה SFC

דגם	ESD 375 SFC			ESD 445 SFC
לחץ עבודה bar	7.5	10	13	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	8.6 - 37.6	8.22 - 32.51	6.4 - 27.48	10.6 - 43.2	8.33 - 37.89	7.77 - 31.94
לחץ חיובי מקסימלי bar	8.5	12	15	8.5	12	15
הספק המנוע נומינלי kW	200			250
מידות ג X ר X א mm	3,200 x 2,030 x 2,140			3,200 x 2,030 x 2,140
קוטר חיבור אוויר דחוס	DN100 PN16 DIN			DN100 PN16 DIN
רמת הרעש dB(A)	76			77
משקל kg	5,480	5,160	5,170	5,660	5,540	5,220

מפרט טכני FSD

גרסת סטנדרט

דגם	FSD 475			FSD 575
לחץ עבודה bar	7.5	10	13	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	48.2	37.63	29.52	58.4	47.57	37
לחץ חיובי מקסימלי bar	8.5	12	15	8.5	12	15
הספק המנוע נומינלי kW	250			315
מידות ג X ר X א mm	3,495 x 2,145 x 2,360			3,495 x 2,145 x 2,360
קוטר חיבור אוויר דחוס	DN150 PN16 DIN			DN150 PN16 DIN
רמת הרעש dB(A)	79			79
משקל kg	6,580	6,230	6,100	6,750	6,600	6,250

גרסה SFC

דגם	FSD 475 SFC		FSD 575 SFC
לחץ עבודה bar	7.5	10	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	10.6 - 49.87	9.93 - 44.08	13.33 - 59.83	12.9 - 50.85	11.55 - 45
לחץ חיובי מקסימלי bar	8.5	12	8.5	12	15
הספק המנוע נומינלי kW	250		315
מידות ג X ר X א mm	3,740 x 2,145 x 2,360		3,740 x 2,145 x 2,360
קוטר חיבור אוויר דחוס	DN150 PN16 DIN		DN150 PN16 DIN
רמת הרעש dB(A)	79		80
משקל kg	6,930	6,800	7,300	6,950	6,820

מפרט טכני HSD

גרסת סטנדרט

דגם	HSD 662			HSD 722			HSD 782
לחץ עבודה bar	7.5	10	13	7.5	10	13	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	66.4	54.44	43.72	72.4	59.48	47.87	78.4	65.31	53.07
לחץ חיובי מקסימלי bar	8.5	12	15	8.5	12	15	8.5	12	15
הספק המנוע נומינלי kW	360			400			450
מידות ג X ר X א mm	3,570 x 2,145 x 2,350			3,570 x 2,145 x 2,350			3,570 x 2,145 x 2,350
קוטר חיבור אוויר דחוס	DN150 PN16 DIN			DN150 PN16 DIN			DN150 PN16 DIN
רמת הרעש dB(A)	71			72			72
משקל kg	8,100	7,481	7,027	8,500	8,202	7,262	8,600	8,434	7,815

דגם	HSD 842
לחץ עבודה bar	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	84.4	71.15	58.27
לחץ חיובי מקסימלי bar	8.5	12	15
הספק המנוע נומינלי kW	500
מידות ג X ר X א mm	3,570 x 2,145 x 2,350
קוטר חיבור אוויר דחוס	DN150 PN16 DIN
רמת הרעש dB(A)	73
משקל kg	8,700	8,666	8,368

גרסה SFC

דגם	HSD 662 SFC		HSD 782 SFC			HSD 842 SFC
לחץ עבודה bar	7.5	10	7.5	10	13	7.5	10	13
ספיקה מערכת שלמה בלחץ עבודה m³/min	10.4 - 66.32	8.5 - 57.47	11.9 - 77.83	10 - 65.47	8 - 55.78	11.9 - 87.33	10 - 74.41	8 - 63.44
לחץ חיובי מקסימלי bar	8.5	12	8.5	12	15	8.5	12	15
הספק המנוע נומינלי kW	382		410			515
מידות ג X ר X א mm	4,370 x 2,145 x 2,350		4,370 x 2,145 x 2,350			4,370 x 2,145 x 2,350
קוטר חיבור אוויר דחוס	DN150 PN16 DIN		DN150 PN16 DIN			DN150 PN16 DIN
רמת הרעש dB(A)	73		74			75
משקל kg	9,100	8,967	9,600	9,113	8,980	10,100	9,934	9,315

מדחסים בורגיים גדולים מ- 75 עד 515‎ kW

יעילות אופטימלית לספיקה עוד יותר גבוהה

המדחסים הבורגיים עד 515‎ kW, בהרחבה

גרסת סטנדרט

גרסה T

גרסה SFC

גרסה T-SFC

מייבש קירור בנוסף

גרסת סטנדרט

גרסה SFC

גרסת סטנדרט

גרסה SFC

גרסת סטנדרט

גרסה SFC

גרסת סטנדרט

גרסה SFC

אוויר דחוס בטוח
