מדחסים בורגיים בגודל בינוני מ- 18עד 110‎ kW


מדחסים בורגיים חסכוניים באנרגיה - האיכות בכל הפרטים

אספקת אוויר דחוס באמצעות מדחסים בורגיים מייצגת חלק מרכזי בתהליך הייצור. הסדרות ASD, BSD, CSD ו- CSD(X) שלנו מבטיחות אספקת אוויר דחוס אמינה ברמת יעילות יוצאת דופן.

המערכות האלה הן שותפים מושלמים שניתן לשלבן בכל מערכת קיימת דרך SIGMA AIR MANAGER 4.0 . כדי להבטיח אספקת אוויר דחוס בהתאמה מדויקת לדרישות, אנו מציעים מדחסים בורגיים במידות שונות.

  • דגם בסיסי
  • עם מייבש קירור לאוויר דחוס באיכות גבוהה: דגם T
  • עם מנוע במהירות משתנה ליעילות אופטימלית וטווח בקרה רחב: דגם SFC
  • עם מנוע סינכרוני רלוקטנס: עוד יותר יעיל - בעיקר במצב של ספיקה משתנה- בהשוואה למנוע א- סינכרוני - חיסכון משמעותי בצריכת אנרגיה.
  • מערכות שלמות עם מייבש קירור מובנה ומנוע במהירות משתנה: דגם T SFC
המומחים שלנו ישמחו לסייע לך לבחור את הדגם המתאים לצרכים שלך.

היתרונות

  • חיסכון באנרגיה:
    מערכות במהירות קבועה עם מנוע א-סינכרוני בדרגת יעילות IE4. מדחסים בורגיים מבוקרי תדר, מצוידים במנוע IE5 בדרגת יעילות IES2.
  • חיי שירות ארוכים יותר:
    בקרת הטמפרטורה (ETM) מווסתת את טמפרטורת שמן הקירור בסדרת מדחסים ASD ,BSD ,CSD ,CSD(X) . היא מאפשרת לא רק חיסכון נוסף באנרגיה אלא גם מונעת היווצרות של משקעים ועל כן מונעת נזקים הקשורים ללחות.
  • מיחזור חום:
    המדחסים הבורגיים שלנו ממירים לחום 100% מהאנרגיה שהם צורכים. 96% מאותה אנרגיה זמינה לשימוש חוזר. השימוש בפוטנציאל זה הוא הרווח שלך!

כשעוצמה מתורגמת ליעילות

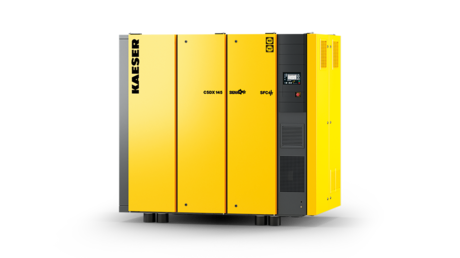

מדחסים בורגיים KAESER KOMPRESSOREN, סדרה CSDX

המדחסים הבורגיים בהזרקת שמן CSD(X) מהדור החדש, מספק ביצועים ביעילות ודיוק עוד יותר גדולים. מנגנון פנימי מאפשר להתאים את מהירות סיבוב הבורג להשגת צריכת אנרגיה אופטימלית בכל נקודת הפעלה. יעלות המדחס הבורגי גדלה בצורה משמעותית הודות לבקרת הטמפרטורה המובנית (ETM) ושסתום היניקה החדש, בשילוב עם מסנן היניקה המאוורר המבוקר מאפשר חיסכון אנרגטי נוסף ומקטין את השפעת ה- CO2. הוא מספק אך ורק את אוויר הקירור הנחוץ בפועל.

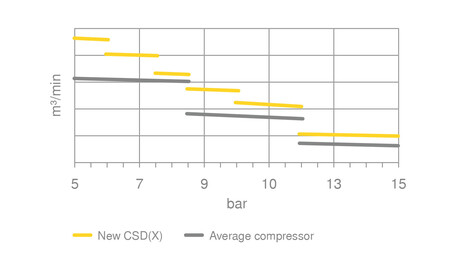

שש אפשרויות לחץ שונות בדגם CSD(X).
גידול משמעותי בספיקה מתאפשר באמצעות שש אפשרויות לחץ שונות. הן מאפשרות התאמה עוד יותר מדויקת ללחצים.

ליעילות אנרגטית עוד יותר גבוהה, KAESER תמיד בוחרת את מערכת ההנעה היעילה ביותר. המערכות במהירות קבועה מצוידות במנוע א-סינכרוני בדרגת יעילות IE4 הגבוהה ביותר עבור סוג של מנוע. המדחסים מבוקרי תדר SFC עונים לדרישות היעילות IES2 - ובכך הם עומדים בדירוג היעילות הגבוה ביותר לפי התקן האירופאי EN -9.



המדחסים הבורגיים עד 110‎ kW, בהרחבה

למנוע עיבוי בדרך בטוחה

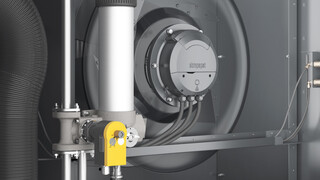

בקרת טמפרטורה אלקטרונית (ETM)למניעת היווצרות עיבוי.

המערכת ETM מונעת היווצרות של עיבוי. הודות למאוורר המבוקר, הבקר SIGMA CONTROL 2 מבצע התאמה בין ספיקת אוויר הקירור לתנאי הסביבה באמצעות שינויים במהירות המאוורר: כשטמפרטורת הסביבה נמוכה או כשהספיקה נמוכה, אפשר להוריד את מהירות המאוורר ועל כן גם צריכת האנרגיה פוחתת.

הפעלה יעילה ואמינה

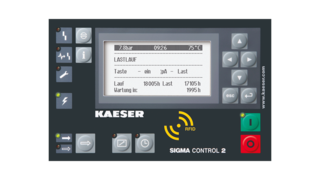

בקר SIGMA CONTROL 2

הבקר SIGMA CONTROL 2 המובנה מבצע התאמה בין הייצור לצריכת האוויר הדחוס ומבטיח הפעלה יעילה ואמינה. הוא מבטיח אינטראקציה מלאה בין כל החלקים המובנים של המערכת. כל הרכיבים המחוברים ואת מצבי העבודה מנוטרים ומבוקרים. פונקציות תקשורת מגוונות מציעות אפשרויות רבות כולל חיבור המכונה לטכנולוגיית בקרה אחרת (SCADA).

יעילות אנרגטית היא מעל הכל
Save with KAESER life-cycle management

עלויות הרכישה ותחזוקת המדחס מהווים חלק קטן בלבד מתוך סך העלויות הכרוכות בהפעלתו. עלויות האנרגיה מהוות את החלק העיקרי בהוצאות הפעלת מערכות אוויר דחוס. כספק מוביל של מערכות אוויר דחוס, אנו מציעים תכנון פרטני המותאם לצרכים המדויקים שלך, תחנת אוויר דחוס חסכונית באנרגיה ושירות אמין. אנחנו השותפים שלך לאורך כל חיי השירות של תחנת האוויר הדחוס.

אוויר דחוס באיכות גבוהה וצריכת אנרגיה נמוכה

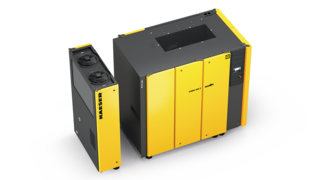

מדחס בורגי CSDX עם מייבש קירור בנוסף.

האם ברצונך להגן על רשת האוויר הדחוס שלך מפני קורוזיה בצנרת, למנוע תקלות ונזקים? אז המייבש הנוסף למדחסים הבורגיים מסדרת CSD , BSD , ASD ו-CSD(X) הוא בדיוק מה שאתה צריך.

המבנה החזק והקומפקטי של מייבש הקירור מאפשר הורדת נפח נוזל הקירור ועל כן ערך ה- CO2. הבקר מאפשר הפעלה רק כשהאוויר הדחוס עובר דרך היחידה. זה מבטיח אוויר דחוס באיכות המתאימה ליישום, ביעלות הגבוהה ביותר האפשרית.

מפרט טכני ASD

גרסת סטנדרט

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
ASD 35 7.5 3.16 8.5 18.5 1,460 x 900 x 1,530 G 1¼ 65 610
10 2.63 12
ASD 40 7.5 3.92 8.5 22 1,460 x 900 x 1,530 G 1¼ 66 655
10 3.13 12 621
13 2.58 15
ASD 50 7.5 4.58 8.5 25 1,460 x 900 x 1,530 G 1¼ 66 695
10 3.85 12 697
13 3.05 15 663
ASD 60 7.5 5.53 8.5 30 1,460 x 900 x 1,530 G 1¼ 69 750
10 4.49 12 712
13 3.71 15 714

גרסה T

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
ASD 35 T 7.5 3.16 8.5 18.5 ABT 60 1,770 x 900 x 1,530 G 1¼ 65 705
10 2.63 12
ASD 40 T 7.5 3.92 8.5 22 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 750
10 3.13 12 716
13 2.58 15
ASD 50 T 7.5 4.58 8.5 25 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 790
10 3.85 12 792
13 3.05 15 758
ASD 60 T 7.5 5.53 8.5 30 ABT 60 1,770 x 900 x 1,530 G 1¼ 69 845
10 4.49 12 807
13 3.71 15 809

גרסה SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
ASD 35 SFC 7.5 0.88 - 4 8.5 18.5 1,540 x 900 x 1,530 G 1¼ 67 700
ASD 40 SFC 7.5 1.05 - 4.64 8.5 22 1,540 x 900 x 1,530 G 1¼ 68 710
ASD 50 SFC 7.5 1.07 - 5.27 8.5 25 1,540 x 900 x 1,530 G 1¼ 68 755
10 1 - 4.58 13 757
13 0.93 - 3.82
ASD 60 SFC 7.5 1.26 - 6.17 8.5 30 1,540 x 900 x 1,530 G 1¼ 70 795
10 1 - 4.76 15 759
13 0.93 - 4.14

גרסה T-SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
ASD 35 T SFC 7.5 0.88 - 4 8.5 18.5 ABT 60 1,850 x 900 x 1,530 G 1¼ 67 795
ASD 40 T SFC 7.5 1.05 - 4.64 8.5 22 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 805
ASD 50 T SFC 7.5 1.07 - 5.27 8.5 25 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 850
10 1 - 4.58 13 852
13 0.93 - 3.82
ASD 60 T SFC 7.5 1.26 - 6.17 8.5 30 ABT 60 1,850 x 900 x 1,530 G 1¼ 70 890
10 1 - 4.76 15 854
13 0.93 - 4.14

מייבש קירור בנוסף

דגם צריכת חשמל kW נקודת טל - לחץ °C קרר פוטנציאל התחממות נפח קרר kg נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t מסלול קירור הרמטי
ABT 60 0.8 3 R-513A 631 0.75 0.5 -

מפרט טכני BSD

גרסת סטנדרט

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
BSD 65 7.5 5.65 8.5 30 1,590 x 1,030 x 1,700 G 1½ 69 970
10 4.52 12 940
13 3.76 15
BSD 75 7.5 7 8.5 37 1,590 x 1,030 x 1,700 G 1½ 70 985
10 5.6 12
13 4.43 15 955
BSD 83 7.5 8.16 8.5 45 1,590 x 1,030 x 1,700 G 1½ 71 1,060
10 6.85 12 1,015
13 5.47 15

גרסה T

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
BSD 65 T 7.5 5.65 8.5 30 ABT 83 1,990 x 1,030 x 1,700 G 1½ 69 1,100
10 4.52 12 1,070
13 3.76 15
BSD 75 T 7.5 7 8.5 37 ABT 83 1,990 x 1,030 x 1,700 G 1½ 70 1,115
10 5.6 12
13 4.43 15 1,085
BSD 83 T 7.5 8.16 8.5 45 ABT 83 1,990 x 1,030 x 1,700 G 1½ 71 1,190
10 6.85 12 1,145
13 5.47 15

גרסה SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
BSD 75 SFC 7.5 1.54 - 7.44 10 37 1,665 x 1,030 x 1,700 G 1½ 72 1,020
10 1.51 - 6.51
13 1.16 - 5.54 15 990

גרסה T-SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
BSD 75 T SFC 7.5 1.54 - 7.44 10 37 ABT 83 2,065 x 1,030 x 1,700 G 1½ 72 1,150
10 1.51 - 6.51
13 1.16 - 5.54 15 1,120

מייבש קירור בנוסף

דגם צריכת חשמל kW נקודת טל - לחץ °C קרר פוטנציאל התחממות נפח קרר kg נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t מסלול קירור הרמטי
ABT 83 0.9 3 R-513A 631 1.2 0.8 -

מפרט טכני CSD

גרסת סטנדרט

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSD 90 6 9.61 6 45 1,790 x 1,100 x 1,900 G 2 68 1,340
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 6 11.4 6 55 1,790 x 1,100 x 1,900 G 2 71 1,410
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 6 14.7 6 75 1,790 x 1,100 x 1,900 G 2 73 1,600
7.5 12.9 7.5 72
8.5 12 8.5 1,500
10 11.1 10 71
12 9.95 12 69
15 8.26 15

גרסה T

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSD 90 T 6 9.61 6 45 ABT 105 2,210 x 1,100 x 1,900 G 2 68 1,540
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 T 6 11.4 6 55 ABT 105 2,210 x 1,100 x 1,900 G 2 71 1,610
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 T 6 14.7 6 75 ABT 125 2,210 x 1,100 x 1,900 G 2 73 1,800
7.5 12.9 7.5 72
8.5 12 8.5 1,700
10 11.1 10 71
12 9.95 12 69
15 8.26 15

גרסה SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSD 90 SFC 8.5 1.93 - 8.18 8.5 45 1,840 x 1,100 x 1,900 G 2 71 1,370
12 1.73 - 6.62 12 68
CSD 110 SFC 8.5 2.27 - 9.9 8.5 55 1,840 x 1,100 x 1,900 G 2 70 1,390
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 SFC 8.5 2.86 - 12.15 8.5 75 1,840 x 1,100 x 1,900 G 2 73 1,420
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

גרסה T-SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSD 90 T SFC 8.5 1.93 - 8.18 8.5 45 ABT 105 2,260 x 1,100 x 1,900 G 2 71 1,570
12 1.73 - 6.62 12 68
CSD 110 T SFC 8.5 2.27 - 9.9 8.5 55 ABT 105 2,260 x 1,100 x 1,900 G 2 70 1,590
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 T SFC 8.5 2.86 - 12.15 8.5 75 ABT 125 2,260 x 1,100 x 1,900 G 2 73 1,620
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

מייבש קירור בנוסף

דגם צריכת חשמל kW נקודת טל - לחץ °C קרר פוטנציאל התחממות נפח קרר kg נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t מסלול קירור הרמטי
ABT 105 0.92 3 R-513A 631 1.45 0.9 -
ABT 125 1.3 3 R-513A 631 1.65 1 -

מפרט טכני CSDX

גרסת סטנדרט

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSDX 145 6 15.85 6 75 2,100 x 1,280 x 1,950 G 2½ 72 1,890
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 1,790
CSDX 175 6 19.5 6 90 2,100 x 1,280 x 1,950 G 2½ 76 2,030
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 1,930

גרסה T

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSDX 145 T 6 15.85 6 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,170
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 2,070
CSDX 175 T 6 19.5 6 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 76 2,310
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 2,210

גרסה SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSDX 145 SFC 8.5 3.5 - 13.73 8.5 75 2,100 x 1,280 x 1,950 G 2½ 72 1,800
CSDX 175 SFC 8.5 3.75 - 16.22 8.5 90 2,100 x 1,280 x 1,950 G 2½ 73 1,870
12 3.37 - 13.63 12 72
CSDX 200 SFC 8.5 3.24 - 19.8 10 110 2,150 x 1,280 x 1,950 G 2½ 75 2,100
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

גרסה T-SFC

דגם לחץ עבודה bar ספיקה מערכת שלמה בלחץ עבודה m³/min לחץ חיובי מקסימלי bar הספק המנוע נומינלי kW מייבש קירור מידות
ג X ר X א mm 		קוטר חיבור אוויר דחוס רמת הרעש dB(A) משקל kg
CSDX 145 T SFC 8.5 3.5 - 13.73 8.5 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,080
CSDX 175 T SFC 8.5 3.75 - 16.22 8.5 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 73 2,150
12 3.37 - 13.63 12 72
CSDX 200 T SFC 8.5 3.24 - 19.8 10 110 ABT 200 2,570 x 1,280 x 1,950 G 2½ 75 2,380
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

מייבש קירור בנוסף

דגם צריכת חשמל kW נקודת טל - לחץ °C קרר פוטנציאל התחממות נפח קרר kg נפח קרר - שווה ערך ל- ‎ CO‎ ‎ 2 t מסלול קירור הרמטי
ABT 165 1.38 3 R-513A 631 1.5 0.9 -
ABT 200 1.6 3 R-513A 631 1.1 0.69 -

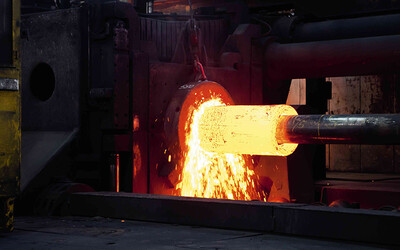

Vallourec
